Pinzas autocentrantes de tres dedos
Serie GED1300

"La pinza robusta"

  • Guía en T probada
    Esta acreditada y probada tecnología de guiado ofrece una seguridad de procesos sin igual
  • Detección de la posición integrada
    Por la corriente del motor su control puede detectar con toda seguridad el estado de la pinza
  • El accionamiento más sencillo
    El control incluido en el suministro de la pinza se actúa fácilmente a través del positivo y negativo, regulando de forma opcional la fuerza de agarre a través de un potenciómetro
Características de la serie
  • 5 millones de ciclos sin mantenimiento (máx.)
  • IP40
  • Agarre exterior
  • Agarre interior
Tamaño constructivo: GED1302
ReferenciaCarrera por mordazaFuerza de agarre al cerrar (ajustable) max.Fuerza de agarre al abrir (ajustable) max.
GED13022 [mm]140 [N]140 [N]
Tamaño constructivo: GED1306
ReferenciaCarrera por mordazaFuerza de agarre al cerrar (ajustable) max.Fuerza de agarre al abrir (ajustable) max.
GED1306C6 [mm]350 [N]
GED1306O6 [mm]350 [N]

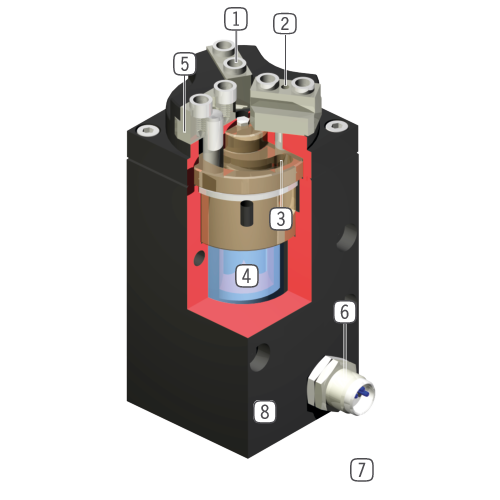

  1. Casquillos de centraje desmontable
    para un posicionamiento rápido y económico de los dedos
  2. Mordazas
    acero cementado alojamiento de los dedos individuales
  3. Disco de leva de guía forzada
    movimiento sincronizado de las mordazas transmisión de fuerzas elevada recorrido rápido o de fuerza en la versión con 6 mm de carrera por mordaza
  4. Accionamiento
    Motor de engranaje eléctrico 24 VDC acumulador de energía
  5. Guía
    guía en T precisa para la absorción de elevadas fuerzas y momentos
  6. Detección de la posición
    medido al final del recorrido a través del aumento de corriente del motor
  7. Abastecimiento de energía
    interfaz estandarizada con conector redondo M8 y cable para el control de señales (utilizar solo cables sin diodo)
  8. Carcasa robusta y ligera
    Aleación de aluminio anodizado duro
