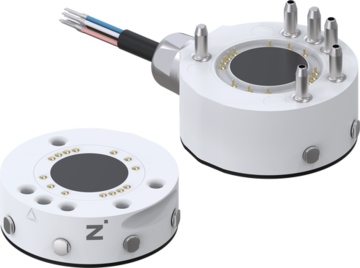

WMR2063L-00-A
Werktuigwisselaar
Serie WMR2000
- Permanente elektromagneet
De permanente elektromagneet in het NC-ontwerp zorgt voor een veilige grip, zelfs bij stroomuitval. - Geïntegreerde mediaoverdracht
Er zijn maximaal vier geïntegreerde perslucht-/vacuümtransmitters mogelijk. Bovendien wordt een betrouwbare signaaloverdracht gegarandeerd door speciaal ontwikkelde en afgedichte veer-pen-contacten. - Resistente materialen
De gereedschapswisselaar is ontworpen in overeenstemming met GMP (Good Manufacturing Practice) en ISO 14644 en gebruikt alleen FDA-conforme materialen om de uitstoot van deeltjes te beperken. Duurzame oppervlakken en materialen garanderen weerstand tegen agressieve schoonmaakmiddelen zoals waterstofperoxide (H2O2) en vele andere.
Uitrusting/opties
Corrosiewerend
IO-Link
Digitale I/O
Gecertificeerd voor cleanroom
FDA-conforme materialen
H2O2-bestendige materialen
IP68
Technische gegevens
| Aansluitflens volgens EN ISO 9409-1 | TK 63 |
| Type aandrijving | magnetisch |
| Energieoverdracht pneumatisch | 4 [Aantal] |
| Energieoverdracht elektrisch | 10 [Aantal] |
| Debiet per overdrager | 360 [l/min] |
| Bedrijfsspanning energie-element | 24 [V] |
| Nominale stroom energie-element | 5 [A] |
| Gegevensoverdracht | Digital I/O, IO-Link |
| Compensatiekracht | 60 [N] |
| Oplossend vermogen | 120 [N] |
| Herhaalbaarheid in Z | 0.1 [mm] |
| Herhaalbaarheid in X, Y | 0.1 [mm] |
| Asverstelling bij koppelen max. in X, Y | 1 [mm] |
| Bedrijfstemperatuur | 5 ... +60 [°C] |
| Massatraagheidsmoment | 1.6 [kgcm²] |
| Cleanroomklasse volgens DIN EN ISO 14644-1 | 2 |
| Autorisaties | LABS / REACH / RoHS |
| Beschermingsklasse conform IEC 60529 | IP68 |
| Gewicht | 0.21 [kg] |
Opbouw in doorsnede
- Certificaten
Ontwikkeld en ontworpen volgens GMP-klasse A H2O2-bestendige materialen TÜV-gecertificeerde cleanroomklasse - Aandrijving
Permanente elektromagneet (NC-versie) Veilige grip, zelfs bij stroomuitval - Robotflens
Steekcirkel volgens EN ISO 9409-1 - Geïntegreerde luchtdoorvoer
Lucht-/vacuümdoorvoer Leidingloze aansturing mogelijk - Geïntegreerde stroom- en signaaloverdracht
Verzegelde FDA-conforme veercontacten Geïntegreerde codering los onderdeel - Los deel
Voor montage aan de gereedschapszijde Afgedichte flens - Vast deel
Voor montage aan de robotzijde Afgedichte flens
