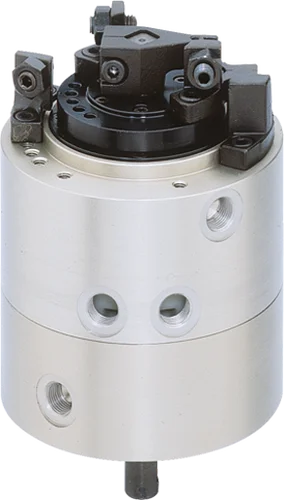

SH-5
设备/选项
（最多）一百五十万次循环免维护
IP54
可定位 4 个位置
摆动角度可调整- 摆动角度可调整
技术数据
| 摆动角度 | 360 [°] |
| 外缘扭矩 | 2.73 [Nm] |
| 内缘扭矩 | 0.59 [Nm] |
| 外叶片摆动时间 | 0.8 [s] |
| 内叶片摆动时间 | 0.5 [s] |
| 重复定位 +/- | 3 [°] |
| 操作气压 | 3 ... 7 [bar] |
| 额定操作气压 | 6 [bar] |
| 操作温度 | 5 ... +60 [°C] |
| 外叶片每循环耗气体积 | 14 [cm³] |
| 内叶片每循环耗气体积 | 56 [cm³] |
| 授权 | LABS / REACH / RoHS |
| 根据IEC 60529标准安全保护 | IP54 |
| 重量 | 0.54 [kg] |

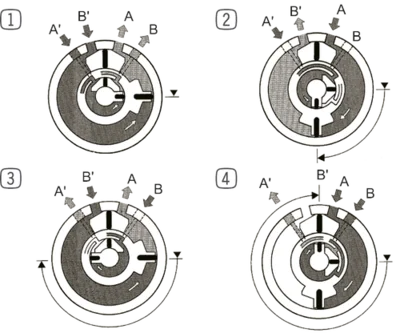

优势细节
- 0位置
高压气在1B和2B: 内部和外部叶片到0位置 - 第一个90°到中间位置的调整
高压气在A和 A‘：外部叶片转到外部限位（限位块）90 °处。 - 第二个90 °到中间位置设定
高压气在B和B‘：外部叶片的内部90 °限位转到0位置。内部叶片转到180 °位置相对。 - 第三个90°到中间位置的调整
高压气A和B: 外部叶片和内部叶片随着转动方向到90 °位置
