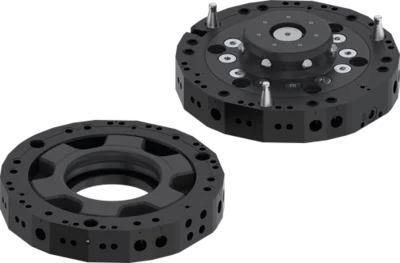

工具快换
WPR5000 系列
- 安全的快换装置
通过弹簧预紧活塞、自锁式锁定装置以及可选的传感器和其他配件，确保出色的安全性。Zimmer Group 的快换装置可满足性能等级 d、控制类别 3 的高要求。 - 锁定运动机构
创新锁定运动机构配有锁定螺栓，刚度极高，为快换装置树立了新的标杆。采用极其扁平的设计，作用于机器人的力矩载荷极小，因此可以使用尺寸更小且成本更低的机器人。 - 种类繁多
无论传输哪一种介质，使用 WER1500 和 WER3000 系列的合适能源元件，除了气动、流体、电信号和负载之外，还可以进行通信传输等。
系列特徵
（最多）5 百万次循环免维护
IP54
耐腐蚀
机械式自锁
磁场传感器
连接机器人法兰 [EN ISO 9409-1]
最大搬运重量 [kg]
330
尺寸型号: WPR5040 | ||||
| 订单号 | 依据EN ISO 9409-1标准的连接法兰 | 驱动类型 | 气体传输 | |
|---|---|---|---|---|
| WPR5040F-00-A | TK 40 | 气动 | 4 [编号] | |
| WPR5040L-00-A | TK 40 | 气动 | 4 [编号] | |
尺寸型号: WPR5050 | ||||
| 订单号 | 依据EN ISO 9409-1标准的连接法兰 | 驱动类型 | 气体传输 | |
| WPR5050F-00-A | TK 50 | 气动 | 4 [编号] | |
| WPR5050L-00-A | TK 50 | 气动 | 4 [编号] | |
尺寸型号: WPR5063 | ||||
| 订单号 | 依据EN ISO 9409-1标准的连接法兰 | 驱动类型 | 气体传输 | |
| WPR5063F-00-A | TK 63 | 气动 | 6 [编号] | |
| WPR5063L-00-A | TK 63 | 气动 | 6 [编号] | |
尺寸型号: WPR5080 | ||||
| 订单号 | 依据EN ISO 9409-1标准的连接法兰 | 驱动类型 | 气体传输 | |
| WPR5080F-00-A | TK 80 | 气动 | 6 [编号] | |
| WPR5080L-00-A | TK 80 | 气动 | 6 [编号] | |
尺寸型号: WPR5100 | ||||
| 订单号 | 依据EN ISO 9409-1标准的连接法兰 | 驱动类型 | 气体传输 | |
| WPR5100F-00-A | TK 100 | 气动 | 8 [编号] | |
| WPR5100L-00-A | TK 100 | 气动 | 8 [编号] | |
尺寸型号: WPR5125 | ||||
| 订单号 | 依据EN ISO 9409-1标准的连接法兰 | 驱动类型 | 气体传输 | |
| WPR5125F-00-A | TK 125 | 气动 | 10 [编号] | |
| WPR5125L-00-A | TK 125 | 气动 | 10 [编号] | |
尺寸型号: WPR5160 | ||||
| 订单号 | 依据EN ISO 9409-1标准的连接法兰 | 驱动类型 | 气体传输 | |
| WPR5160F-00-A | TK 160 | 气动 | 10 [编号] | |
| WPR5160L-00-A | TK 160 | 气动 | 10 [编号] | |
- 驱动
弹簧预紧活塞 通过自锁实现最大安全性 即使在失压或紧急停车时，也能牢牢固定住松动部件和工具 - 安装能源模块
可选能源元件的横向连接，用于传输流体、电信号和负载、通信、气动和真空等信号 - 机械手法兰
安装圈符合EN ISO 9409-1标准 - 活塞位置检测
可选配集成传感器 直接集成到换枪盘中，节省安装空间，减少轮廓干扰 - 锁销
所有锁定部件均由硬化钢制成 - 中心插销
预载定心销可实现最大的扭转刚度 - 内置气路
空气/真空管路 可实现无管操作 - 非固定端
供客户安装 - 固定端
用于机械手端安装
