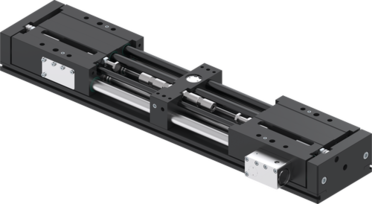

GPH83150CL-00-A
2-Backen-Parallelgreifer mit großem Hub
Serie GPH8000
"Der Leistungsstarke"
Ausstattung/Optionen
5 Mio. wartungsfreie Zyklen (max.)
IP54
Korrosionsgeschützt
Induktiver Sensor
Greiferbacken synchronisiert
Positionserhalt über Klemmelement
Technische Daten
| Greiferbacken synchronisiert | Ja |
| Positionserhalt über Klemmelement | Ja |
| Anzahl Klemmelemente | 1 [Stück] |
| Haltekraft pro Klemmelement | 2300 [N] |
| Hub pro Backe | 150 [mm] |
| Greifkraft beim Schließen / Öffnen | 2000 / 2000 [N] |
| Schließzeit | 0.75 [s] |
| Öffnungszeit | 0.75 [s] |
| Eigengewicht montierte Greifbacke max. | 35 [kg] |
| Länge Greifbacken max. | 600 [mm] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck | 4 ... 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur | +5 ... +80 [°C] |
| Zylindervolumen pro Zyklus | 1053 [cm³] |
| Zulassungen | LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP54 |
| Gewicht | 21 [kg] |
Zubehör
Aufbau im Schnitt
- Klemmelement
Werkstücksicherung bei Druckabfall - Antrieb
zwei doppelwirkende Pneumatikzylinder - Hubeinstellung
beidseitig über Hubeinstellschrauben möglich - Greiferbacke
Aufnahme der individuellen Greifbacke - Energiezuführung
von mehreren Seiten möglich VORSICHT: Großhubgreifer immer mit mitgelieferter Abluftdrossel betreiben (Geschwindigkeitsregulierung) - Klemmbock
Aufnahme für induktiven Näherungsschalter - Rundführung
abgedichtete Rundführung für widrige Umgebungseinflüsse wartungsfreie Gleitlagerbuchsen - Synchronisation
über Zahnrad und Zahnstange gekapselt und schmutzgeschützt auch als asynchrone Variante erhältlich
