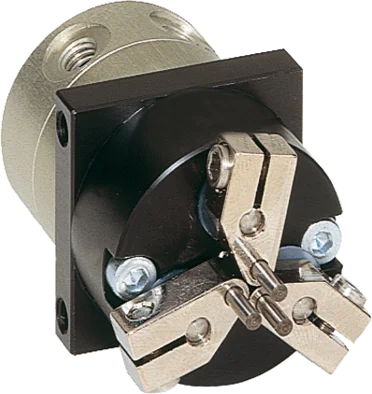

GD1-B
3指定心抓手
GD 系列
"灵活的"
- 在最小的安装空间内实现最大行程
一个类型的抓手可以适用于多种应用 - 抓手手指随厂配置
减少您设计中可能出现的问题， 生产成本及安装时间 - 灵活的行程调整
从可选行程限制中，您可以选择适合您应用的行程， 甚至可实现行程检测
设备/选项
（最多）1 千万次循环免维护
IP40
接近传感器
技术数据
| 单边行程 | 130 [°] |
| 抓手闭合时最小直径 | 3 [mm] |
| 抓手闭合时最大直径 | 22 [mm] |
| 抓手张开时最小直径 | 7 [mm] |
| 抓手张开时最大直径 | 26 [mm] |
| 闭合抓取力矩 | 0.12 [Nm] |
| 张开抓取力矩 | 0.12 [Nm] |
| 闭合时间 | 0.02 [s] |
| 张开时间 | 0.02 [s] |
| 重复定位精度 +/- | 0.05 [mm] |
| 操作气压 | 3 ... 8 [bar] |
| 额定操作气压 | 6 [bar] |
| 操作温度 | +5 ... +60 [°C] |
| 每循环耗气体积 | 2.8 [cm³] |
| 授权 | LABS / REACH / RoHS |
| 根据IEC 60529标准安全保护 | IP40 |
| 重量 | 0.08 [kg] |
产品结构图
- 旋转式抓取
适用于不同直径工件 - 坚固且轻的外壳
硬涂层铝合金 - 水平传输
抓手手指同步移动 - 标准销作为手指
- 安装和定位
多个不同的安装面可方便安装 - 驱动
双作用气缸 - 能源供应
可轴向或径向 - 轴保护
用来组装配件。 例如：传感器
