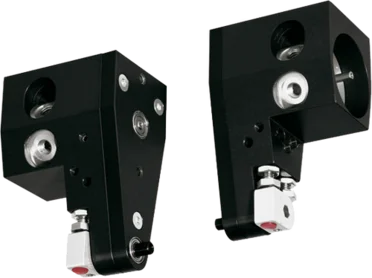

SB32-D
摆动手指
SB 系列
"经济的"
- 专注于重点
最经济适用的摆缸降低您的生产成本 - 经证实的技术
经过20年，产品通过应用证实了我们的可靠性，这 就意 味着我们的产品不会因质量而影响您的生产进程。 - 灵活的旋转角度
用配备的限位块您决定是停在90° 还是 180°。只需要维护您系统中的一个产品使您可以更加灵活
设备/选项
（最多）1 千万次循环免维护
弹性体终端位置减振装置
IP54
接近传感器
可定位 2 个位置
摆动角度可调整
90° 旋转角度
180° 旋转角度
轴颈
可调节的终端位置+/- 3°
技术数据
| 摆动角度 | 90 / 180 [°] |
| 扭矩 | 0.1 [Nm] |
| 可调摆动角度 +/- | 3 [°] |
| 重复定位 +/- | 0.5 [°] |
| 操作气压 | 3 ... 7 [bar] |
| 额定操作气压 | 6 [bar] |
| 操作温度 | 5 ... +80 [°C] |
| 每循环耗气体积 | 2 [cm³] |
| 授权 | LABS / REACH / RoHS |
| 根据IEC 60529标准安全保护 | IP54 |
| 重量（对） | 0.3 [kg] |
| FD | 90 [N] |
| FZ | 90 [N] |

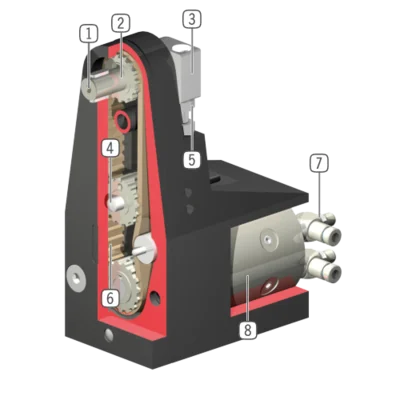

产品结构图
- 主动轴
根据设计不同，可用六角或圆形导向键 省时经济的特定应用的工件取放 - 双向轴承轴
坚固，高保持力和扭矩 - 停止
摆动角度90 °和180 ° 稳定， 用Fibroflex处理的止停表面 - 位置检测
接近式开关检测0°和90°位置 集成在外壳内部，因此无附加外形干涉 - 止停位置
最终位置可调节+/- 3° - 力的转化
稳定的钢固的齿带 安静，可靠，耐用 - 能源供应
可从多个面供气 - 驱动
双作用转动气缸
