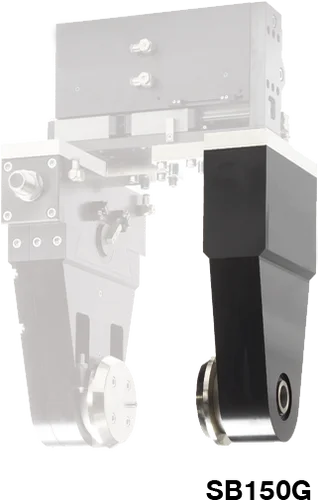

SB150G

摆动手指
SBZ 系列

"卓越的"

带有螺旋槽纹技术的缓冲器
卓越的终端缓冲使摆缸在短时间内带动更大的负载，这样提高了您机器的工作输出量
通过齿轮组来完成力的转换
强固的齿轮可保证精度，可靠性和长寿命，并确保了平滑的工作
无间断的持续工作
“德国制造”象征着我们决不妥协的质量要求，保证免维护运行一千万次循环

设备/选项

90° 旋转角度
180° 旋转角度
法兰
反向轴承（无驱动）

重复定位 +/-	0.01 [°]
操作气压	Fehlende Variable [bar]
额定操作气压	6 [bar]
操作温度	5 ... +80 [°C]
认证	LABS / REACH / RoHS
根据IEC 60529标准安全保护	IP54
重量	6.6 [kg]
FD	7500 [N]
FZ	3700 [N]

气压安全阀 DSV1-8 传感器和能源供应	气压安全阀 DSV1-8 传感器和能源供应		详情
带快速排气装置的压力安全阀 DSV1-8E 传感器和能源供应	带快速排气装置的压力安全阀 DSV1-8E 传感器和能源供应		详情
接近开关电缆5m-直接出线 NJ8-E2 传感器和能源供应	接近开关电缆5m-直接出线 NJ8-E2 传感器和能源供应		详情
M8 电感式接近开关 NJ8-E2S 传感器和能源供应	M8 电感式接近开关 NJ8-E2S 传感器和能源供应		详情
插入式直连接头电缆 5 m - M8插头（母头） KAG500 传感器和能源供应	插入式直连接头电缆 5 m - M8插头（母头） KAG500 传感器和能源供应		详情
插入式弯角连接头电缆 5 m - M8插头（母头） KAW500 传感器和能源供应	插入式弯角连接头电缆 5 m - M8插头（母头） KAW500 传感器和能源供应		详情
可焊线的插入式直联接头 - M8连接头 S8-G-3 传感器和能源供应	可焊线的插入式直联接头 - M8连接头 S8-G-3 传感器和能源供应		详情
可焊线的插入式直联接头 - M12连接头 S12-G-3 传感器和能源供应	可焊线的插入式直联接头 - M12连接头 S12-G-3 传感器和能源供应		详情

H1 油脂个性化	H1 油脂个性化	利用率制药、医疗、化妆品和食品行业包装和生产机械优势材料和涂层经过 FDA 认证不会对产品造成有害污染		详情
防爆保护符合 Atex 标准个性化	防爆保护符合 Atex 标准个性化	利用率在易燃材料环境中使用优势确保过程安全经过认证所有产品和等级均可认证		详情

双向轴承轴
坚固，高保持力和扭矩
动力法兰
具备终端限位的大型号法兰和大的中心孔（SB150型号以上）
力的转化
稳定的齿轮组精准，可靠，耐用
位置检测
接近式开关检测0°和90°位置可调节转动检测凸轮检测块
驱动
双作用气缸
节流阀
用于控制流量（随货赠送）
安装和定位
多个不同的安装面可方便安装
内置专利技术的油压缓冲器
最终位置缓冲可调节
