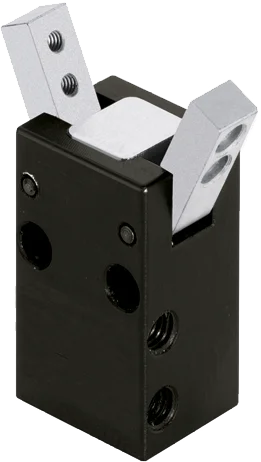

MGW801N
2-Backen-Winkelgreifer
Serie MGW800
"Der Wirtschaftliche"
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
IP30
Magnetfeldsensor
Technische Daten
| Hub pro Backe | 37.5 [°] |
| Greifmoment beim Schließen | 0.025 [Nm] |
| Greifmoment beim Öffnen | 0.03 [Nm] |
| Greifkraft beim Schließen | 5 [N] |
| Greifkraft beim Öffnen | 7.5 [N] |
| Schließzeit | 0.01 [s] |
| Öffnungszeit | 0.01 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck | 3 ... 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur | 5 ... +80 [°C] |
| Zylindervolumen pro Zyklus | 0.14 [cm³] |
| Zulassungen | LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP30 |
| Gewicht | 0.011 [kg] |
Aufbau im Schnitt
- Greiferbacke
Aufnahme der individuellen Greifbacke - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Positionsabfrage
Permanentmagnet zur direkten Abfrage der Kolbenbewegung - Integrierte Greifkraftsicherung
im Zylinderraum eingesetzte Feder als Energiespeicher (ab Baugröße 803) - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Energiezuführung
von mehreren Seiten möglich - Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren - Abnehmbare Zentrierhülse
schnelle und kostengünstige Positionierung der Greifbacken
