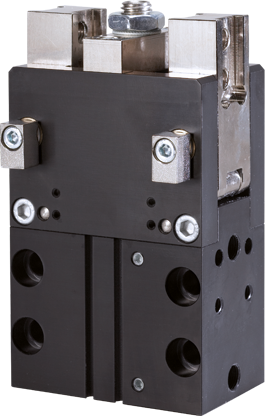

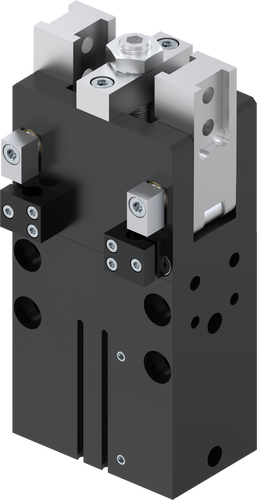

GK40NC-B

2-čeľusťové radiálne chápadlá
Séria GK

"Kompaktný"

Osvedčená technika
Viac ako 20-ročná osvedčená spoľahlivosť vám zaručuje bezchybnú výrobu
Najlepší pomer sily a konštrukčného priestoru
Prenos sily prostredníctvom kolenovej páky vám umožní vysoké uchopovacie sily pri optimálnom využití konštrukčného priestoru
Plynulé nastavenie zdvihu
Prostredníctvom nastavovacej skrutky môžete individuálne prispôsobiť 180° uhol rozovretia pre vašu aplikáciu

Vybavenie/možnosti

10 mil. cyklov bez údržby (max.)
Zatváranie pružiny C
IP20
Mechanická samozvernosť
Senzor magnetického poľa
Induktívny senzor

Zdvih na čeľusť	90 [°]
Uchopovací moment zavrieť	62 [Nm]
Uchopovací moment zaistený pružinou	15 [Nm]
Uchopovacia sila zavrieť	1820 [N]
Doba zatvárania	0.35 [s]
Doba otvárania	0.35 [s]
Opakovacia presnosť +/-	0.05 [mm]
Prevádzkový tlak	5 ... 8 [bar]
Menovitý prevádzkový tlak	6 [bar]
Prevádzková teplota	5 ... +80 [°C]
Objem valca na cyklus	90 [cm³]
Povolenia	LABS / REACH / RoHS
Druh krytia potem IEC 60529	IP20
Hmotnosť	2 [kg]

Nárazník PB40N Príslušenstvo	Nárazník PB40N Príslušenstvo		Podrobnosti
Priame skrutkovania GVM5 Senzor a napájanie	Priame skrutkovania GVM5 Senzor a napájanie		Podrobnosti
Výkyvné škrtiace spätné ventily DRVM5X4 Senzor a napájanie	Výkyvné škrtiace spätné ventily DRVM5X4 Senzor a napájanie		Podrobnosti
induktívny snímač priblíženia - kábel 5 m NJ8-E2 Senzor a napájanie	induktívny snímač priblíženia - kábel 5 m NJ8-E2 Senzor a napájanie		Podrobnosti
Indukčný približovací spínač, M8 NJ8-E2S Senzor a napájanie	Indukčný približovací spínač, M8 NJ8-E2S Senzor a napájanie		Podrobnosti
Senzor magnetického poľa uhlové, kábel 0,3 m - zástrčka M8 MFS01-S-KHC-P1-PNP Senzor a napájanie	Senzor magnetického poľa uhlové, kábel 0,3 m - zástrčka M8 MFS01-S-KHC-P1-PNP Senzor a napájanie		Podrobnosti
Senzor magnetického poľa priamy, kábel 0,3 m - zástrčka M8 MFS02-S-KHC-P1-PNP Senzor a napájanie	Senzor magnetického poľa priamy, kábel 0,3 m - zástrčka M8 MFS02-S-KHC-P1-PNP Senzor a napájanie		Podrobnosti
Konektor priame kábel 5 m - puzdro M8 KAG500 Senzor a napájanie	Konektor priame kábel 5 m - puzdro M8 KAG500 Senzor a napájanie		Podrobnosti
konektor uhlové kábel 5 m - puzdro M8 KAW500 Senzor a napájanie	konektor uhlové kábel 5 m - puzdro M8 KAW500 Senzor a napájanie		Podrobnosti
Konektor konfekčne použiteľný priame - zástrčka M8 S8-G-3 Senzor a napájanie	Konektor konfekčne použiteľný priame - zástrčka M8 S8-G-3 Senzor a napájanie		Podrobnosti
konektor konfekčne použiteľný priame - zástrčka M12 S12-G-3 Senzor a napájanie	konektor konfekčne použiteľný priame - zástrčka M12 S12-G-3 Senzor a napájanie		Podrobnosti
Strediaci kotúč ZE30H7X4 Príslušenstvo	Strediaci kotúč ZE30H7X4 Príslušenstvo		Podrobnosti

H1 mazanie Individualizácie	H1 mazanie Individualizácie	Výhoda Potravinársky a farmaceutický priemysel, lekárska technika a kozmetika Baliace a výrobné stroje Výhoda Materiály a povrchová úprava v zmysle FDA Žiadne škodlivé znečistenie výrobku		Podrobnosti
Ochrana proti výbuchu podľa Atex Individualizácie	Ochrana proti výbuchu podľa Atex Individualizácie	Výhoda V prostrediach s horľavými materiálmi Výhoda Vyššia bezpečnosť procesu Certifikované Všetky produkty a triedy môžu získať certifikát		Podrobnosti

nárazník
zníženie kinetickej energie pri ťažkých a dlhých uchopovacích čeľustiach.
Robustné, ľahké teleso
hliníková zliatina s tvrdým povlakom
nastavovacia skrutka zdvihu
plynulé pri pohybe – „otvorený“
nútene vedený mechanizmus lomenej páky
synchronizovaný pohyb čeľuste chápadla mechanicky samozverný
zvierkovnica
pripojenie pre induktívny snímač priblíženia
drážka registrácie
pripojenie pre senzoriku magnetického poľa
integrované poistenie uchopovacej sily
pružina, namontovaná v priestore valca ako zásobník energie
Prívod energie
možný z viacerých strán
