MGD812N
3 - čeľusťové centrické chápadlá
Séria MGD800
"Šikovný"
Vybavenie/možnosti
10 mil. cyklov bez údržby (max.)
IP40
Senzor magnetického poľa
Technické údaje
| Zdvih na čeľusť | 12 [mm] |
| Uchopovacia sila zavrieť | 1130 [N] |
| Uchopovacia sila otvoriť | 1200 [N] |
| Doba zatvárania | 0.12 [s] |
| Doba otvárania | 0.12 [s] |
| Opakovacia presnosť +/- | 0.02 [mm] |
| Prevádzkový tlak | 3 ... 8 [bar] |
| Menovitý prevádzkový tlak | 6 [bar] |
| Prevádzková teplota | +5 ... +80 [°C] |
| Objem valca na cyklus | 69 [cm³] |
| Trieda čistoty podľa DIN EN ISO 14644-1 | 6 |
| Schválenia | LABS / REACH / RoHS |
| Druh krytia potem IEC 60529 | IP40 |
| Hmotnosť | 1.7 [kg] |
Príslušenstvo

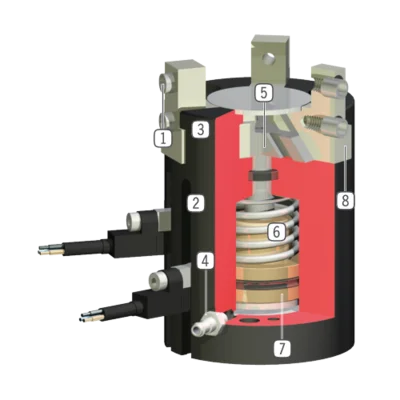

Výhody podrobne
- snímateľná strediaca objímka
rýchle a nákladovo výhodné polohovanie uchopovacej čeľuste - drážka registrácie
upevnenie a polohovanie senzorov magnetického poľa - Robustné, ľahké teleso
hliníková zliatina s tvrdým povlakom - Prívod energie
možný z viacerých strán - Nútený klinový hákový mechanizmus
synchronizovaný pohyb čeľuste chápadla - integrované poistenie uchopovacej sily
pružina, namontovaná v priestore valca ako zásobník energie (od konštrukčnej veľkosti 803) - registrácia polohy
permanentný magnet pre priamu registráciu pohybu piesta - presné vedenie T - drážkou
vysoké zachytenie síl a momentov
