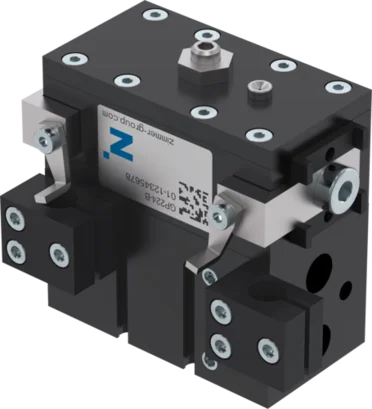

GP224S-B-99

2指平行抓手
GP200 系列

"行程可调"

灵活的行程调整
根据您的应用，用调节螺丝来调节行程。
经证实的技术
经过20年，产品通过应用证实了我们的可靠性，这就意味着我们的产品不会因质量而影响您的生产进程。
防尘
导轨上配备了除屑器，在最恶劣的环境下您可以放心使用抓手。

设备/选项

（最多）1 千万次循环免维护
高夹持力
IP40
磁场传感器
接近传感器
阻隔空气密封

单边行程	6 [mm]
闭合抓取力	335 [N]
张开抓取力	335 [N]
闭合时间	0.04 [s]
张开时间	0.04 [s]
重复定位精度 +/-	0.05 [mm]
操作气压	3 ... 8 [bar]
额定操作气压	6 [bar]
操作温度	+5 ... +80 [°C]
每循环耗气体积	12 [cm³]
认证	LABS / REACH / RoHS
根据IEC 60529标准安全保护	IP40
重量	0.46 [kg]

直插接头-快接式 GVM5 传感器和能源供应	直插接头-快接式 GVM5 传感器和能源供应		详情
角度接头-快接式 WVM5 传感器和能源供应	角度接头-快接式 WVM5 传感器和能源供应		详情
快泄阀 DEV04 传感器和能源供应	快泄阀 DEV04 传感器和能源供应		详情
气压安全阀 DSV1-8 传感器和能源供应	气压安全阀 DSV1-8 传感器和能源供应		详情
带快速排气装置的压力安全阀 DSV1-8E 传感器和能源供应	带快速排气装置的压力安全阀 DSV1-8E 传感器和能源供应		详情
M8 电感式接近开关 NJ8-E2S 传感器和能源供应	M8 电感式接近开关 NJ8-E2S 传感器和能源供应		详情
倾斜的磁场传感器，电缆0.3 m-插头M8 MFS01-S-KHC-P1-PNP 传感器和能源供应	倾斜的磁场传感器，电缆0.3 m-插头M8 MFS01-S-KHC-P1-PNP 传感器和能源供应		详情
磁场传感器直的，电缆0.3m-插头M8 MFS02-S-KHC-P1-PNP 传感器和能源供应	磁场传感器直的，电缆0.3m-插头M8 MFS02-S-KHC-P1-PNP 传感器和能源供应		详情
2点传感器盖，电缆0.3 m-插头M8 MFS01-S-KHC-P2-PNP 传感器和能源供应	2点传感器盖，电缆0.3 m-插头M8 MFS01-S-KHC-P2-PNP 传感器和能源供应		详情
2点传感器直头，电缆0.3 m-连接器M8 MFS02-S-KHC-P2-PNP 传感器和能源供应	2点传感器直头，电缆0.3 m-连接器M8 MFS02-S-KHC-P2-PNP 传感器和能源供应		详情
双位置传感器，直型，0.3 m 电缆 - M8 插头 MFS02-S-KHC-IL 传感器和能源供应	双位置传感器，直型，0.3 m 电缆 - M8 插头 MFS02-S-KHC-IL 传感器和能源供应		详情
插入式直连接头电缆 5 m - M8插头（母头） KAG500 传感器和能源供应	插入式直连接头电缆 5 m - M8插头（母头） KAG500 传感器和能源供应		详情
插入式直连接头电缆 5 m - M8插头（母头） KAG500B4 传感器和能源供应	插入式直连接头电缆 5 m - M8插头（母头） KAG500B4 传感器和能源供应		详情
插入式弯角连接头电缆 5 m - M8插头（母头） KAW500 传感器和能源供应	插入式弯角连接头电缆 5 m - M8插头（母头） KAW500 传感器和能源供应		详情
可焊线的插入式直联接头 - M8连接头 S8-G-3 传感器和能源供应	可焊线的插入式直联接头 - M8连接头 S8-G-3 传感器和能源供应		详情
可焊线的插入式直联接头 - M8连接头 S8-G-4 传感器和能源供应	可焊线的插入式直联接头 - M8连接头 S8-G-4 传感器和能源供应		详情
可焊线的插入式直联接头 - M12连接头 S12-G-3 传感器和能源供应	可焊线的插入式直联接头 - M12连接头 S12-G-3 传感器和能源供应		详情
中心定位环 ZE15H7X4 配件	中心定位环 ZE15H7X4 配件		详情

行程调节
无级可调节“张开”运动随厂附带调节螺丝
楔形块机构
抓手手指同步移动力的高效转换
方轨
坚固，高保持力和扭矩
导轨滑块
独立手指安装
安装和定位
多个不同的安装面可方便安装
检测槽
用于安装磁性传感器
驱动
双作用气缸
能源供应
可从多个面供气
