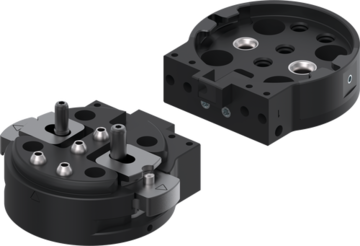

FWR40L-00-B
技术数据
| 依据EN ISO 9409-1标准的连接法兰 | TK 40 |
| 最大搬运重量 | 13 [kg] |
| 最大工具重量 | 5 [kg] |
| 气体传输 | 4 [编号] |
| 每个通道的流量M5 | 170 [l/min] |
| 电传输 | 选配 |
| X,Y上对接偏差最大值 | 1.8 [mm] |
| X,Y上对接偏差最大值 | 1.3 [°] |
| 能源传输工作压力 | -0.6 ... 6 [bar] |
| 操作温度 | 5 ... +80 [°C] |
| 惯性矩 | 1.19 [kgcm²] |
| 根据IEC 60529标准安全保护 | IP44 |
| 重量 | 0.21 [kg] |
优势细节
- 固定端
用于机械手端安装 - 连结法兰
安装圈符合EN ISO 9409-1标准 - 工具端可用传感元件
通过接近开关实现 - 安装能源模块
直接连接，无需转接板 - 非固定端
用于工具端安装 - 锁紧
手动操作 通过放置架自动操作 - 手动操作装置（可选）
防止意外松动 - 内置气路
空气/真空管路 可实现无管操作
能源模块
传输设置 保护元件
| 固定螺纹 | 液力耦合器数量 | 接触点/面数量 | ||
|---|---|---|---|---|
| WER1500LLN00-00-A |  | |||
| WER1500LLN00-19-A |  |
传输设置 气动
| 固定螺纹 | 液力耦合器数量 | 接触点/面数量 | ||
|---|---|---|---|---|
| WER1500FPL01-03-A |  | G1/4" | 1 | |
| WER1500FPL01-06-A |  | G1/8" | 1 | |
| WER1500FPL02-12-A |  | M5 | 2 | |
| WER1500LPL01-03-A |  | G1/4" | 1 | |
| WER1500LPL01-06-A |  | G1/8" | 1 | |
| WER1500LPL02-12-A |  | M5 | 2 |
传输设置 电动
| 固定螺纹 | 液力耦合器数量 | 接触点/面数量 | ||
|---|---|---|---|---|
| WER1500FSI04-00-A |  | M8 | 4 | |
| WER1500FSI04-19-A |  | M8 | 4 | |
| WER1500LSI04-19-A |  | M8 | 4 | |
| WER1500FSI08-00-A |  | M12 | 8 | |
| WER1500FSI08-10-A |  | M8 | 8 | |
| WER1500FSI08-19-A |  | M8 | 8 | |
| WER1500FSI12-00-A |  | M12 | 12 | |
| WER1500FSI24-05-A |  | 24 | ||
| WER1500FSI36-05-A |  | 36 | ||
| WER1500LSI04-00-A |  | M8 | 4 | |
| WER1500LSI04-15-A |  | M8 | 2x4 | |
| WER1500LSI08-00-A |  | M12 | 8 | |
| WER1500LSI08-10-A |  | M8 | 8 | |
| WER1500LSI08-19-A |  | M8 | 8 | |
| WER1500LSI12-00-A |  | M12 | 12 | |
| WER1500LSI24-05-A |  | 24 | ||
| WER1500LSI36-05-A |  | 36 |
传输设置 通讯
| 固定螺纹 | 液力耦合器数量 | 接触点/面数量 | ||
|---|---|---|---|---|
| WER1500FIL01-00-A |  | M12 | 5 | |
| WER1500FIL01-19-A |  | M12 | 5 | |
| WER1500LIL01-00-A |  | M12 | 5 | |
| WER1500LIL01-19-A |  | M12 | 5 |
