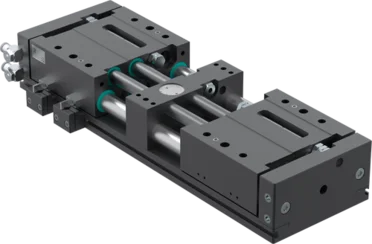

GPH83063N-00-A
2 - čeľusťové paralelné chápadlá s veľkým zdvihom
Séria GPH8000
"Výkonný"
Vybavenie/možnosti
5 mil. cyklov bez údržby (max.)
IP54
S ochranou proti korózii
Induktívny senzor
Čeľuste chápadla zosynchronizované
Technické údaje
| Čeľuste chápadla zosynchronizované | Áno |
| Zdvih na čeľusť | 62.5 [mm] |
| Uchopovacia sila zavrieť / otvoriť | 2000 / 2000 [N] |
| Doba zatvárania | 0.32 [s] |
| Doba otvárania | 0.32 [s] |
| Vlastná hmotnosť namontovanej čeľuste chápadla max. | 35 [kg] |
| Max. dĺžka uchopovacej čeľusti | 600 [mm] |
| Opakovacia presnosť +/- | 0.05 [mm] |
| Prevádzkový tlak | 4 ... 8 [bar] |
| Menovitý prevádzkový tlak | 6 [bar] |
| Prevádzková teplota | +5 ... +80 [°C] |
| Objem valca na cyklus | 586 [cm³] |
| Povolenia | LABS / REACH / RoHS |
| Druh krytia potem IEC 60529 | IP54 |
| Hmotnosť | 15 [kg] |
Príslušenstvo
Výhody podrobne
- Upínací prvok
Zabezpečenie obrobku pri poklese tlaku - pohon
dva dvojčinné pneumatické valce - nastavenie zdvihu
možné na oboch stranách pomocou nastavovacích skrutiek zdvihu - čeľusť chápadla
pripojenie individuálnych uchopovacích čeľustí - prívod energie
možný z viacerých strán POZOR: Chápadlo s veľkým zdvihom poháňať vždy pomocou dodanej škrtiacej klapky odpadového vzduchu (regulovanie rýchlosti) - zvierkovnica
pripojenie pre induktívny snímač priblíženia - kruhové vedenie
utesnené kruhové vedenie pre nepriaznivé vplyvy okolia bezúdržbové puzdro klzného ložiska - Synchronizácia
pomocou ozubeného kolesa a ozubenej tyče v ochrannom obale a s ochranou proti nečistotám k dispozícii aj ako asynchrónny variant
