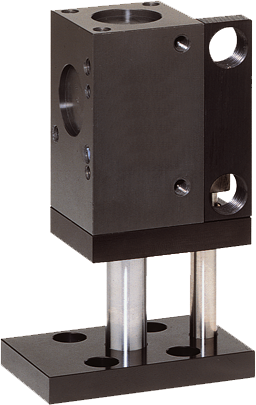

LI30-15
Lineárne valce
Séria LI
- Veľká upínacia príruba
Veľká plocha na pripevnenie skrutiek zjednodušuje vašu konštrukciu a umožňuje bezpečné pripevnenie následných nástrojov - Tlmená koncová poloha
Tlmiče PowerStop umožňujú jemné dosiahnutie koncových polôh a zvyšujú tak procesnú bezpečnosť a životnosť vašej aplikácie - Bezporuchová stála prevádzka
Naša nekompromisná kvalita „Made in Germany“ vám zaručuje až 10 mil. cyklov bez údržby
Vybavenie/možnosti
10 mil. cyklov bez údržby (max.)
Tlmenie koncových polôh Elastomer
Tlmenie koncových polôh Powerstop
IP54
Induktívny senzor
Technické údaje
| Zdvih | 15 [mm] |
| Tlaková sila | 270 [N] |
| Ťažná sila max. | 200 [N] |
| Čas prejazdu bez zaťaženia | 0.06 [s] |
| Menovitý prevádzkový tlak | 6 [bar] |
| Prevádzková teplota | 5 ... +80 [°C] |
| Objem valca na cyklus | 12 [cm³] |
| Povolenia | LABS / REACH / RoHS |
| Druh krytia potem IEC 60529 | IP54 |
| Hodnota B10d | 10000000 |
| Hmotnosť | 0.32 [kg] |
| Zaťaženie Fa max. | 70 [N] |
| Priehyb A max. | 0.05 [mm] |
Individualizácie
 | Výhoda
Výhoda
| Podrobnosti | ||
 | Výhoda
Výhoda
| Podrobnosti |
Výhody podrobne
- vodiaca tyč
- kalený, brúsený oceľový hriadeľ
- zvierkovnica
- pripojenie pre induktívny snímač priblíženia
- pohon
- dvojčinný pneumatický valec
- Prívod energie
- škrtený odpadový vzduch
- dorazová skrutka spätného hlásenia
- priama registrácia prípojnej príruby
- k dispozícii ako príslušenstvo
- tlmenie koncovej polohy
- s elastomerovým tlmičom alebo patentovaným hydraulickým tlmičom nárazov
- piestna tyč
- z brúsenej, tvrdochrómovanej ocele
- pri vyhotovení D priechodná
- prípojná príruba
- pre pripojenie podľa špecifických aplikácií zákazníka
