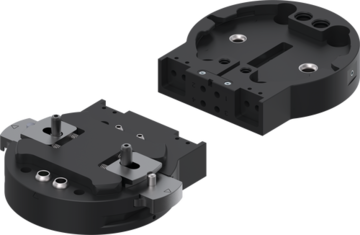

FWR80L-00-B
Menič nástrojov
Séria FWR
- Automatizovaná výmena nástrojov bez externého ovládania.
V súhre s odkladacou stanicou sa menič pri zasunutí mechanicky aktivuje, takže nie je na výmenu potrebné žiadne dodatočné napájanie energiou. - Manuálna výmena nástrojov
Veľkosti FWR40 a FWR50 sa dajú otvoriť len jednou rukou. Ak si to neželáte, môžete ovládanie rukou zablokovať. - Voliteľný prenos médií
Prispôsobte menič nástrojov svojmu použitiu. S energetickými prvkami radu WER1500 môžete prenášať rôzne médiá pomocou štandardných prípojok!
Technické údaje
| Prípojná príruba podľa EN ISO 9409-1 | TK 80 |
| Typ pohonu | automatický |
| Manipulačná hmotnosť max. | 29 [kg] |
| Hmotnosť nástroja max. | 12 [kg] |
| Pneumatický prenos energie | 4 [Počet] |
| Elektrický prenos energie | voliteľný |
| Prietok na prenášač M5 | 170 [l/min] |
| Prietok na prenášač G1/8" | 650 [l/min] |
| Posuv osi pri spájaní max. v X,Y | 2.2 [mm] |
| Posuv osi pri spájaní max. v X,Y | 1.5 [°] |
| Prevádzkový tlak na prenos energie | -0.6 ... 6 [bar] |
| Prevádzková teplota | 5 ... +80 [°C] |
| Hmotnostný moment zotrvačnosti | 9.97 [kgcm²] |
| Povolenia | LABS / REACH / RoHS |
| Druh krytia potem IEC 60529 | IP44 |
| Hmotnosť | 0.67 [kg] |
Výhody podrobne
- pevný diel
Montáž zo strany robota - prípojná príruba
rozstupová kružnica podľa EN ISO 9409-1 - Zisťovanie prítomnosti voľného dielu
Pomocou induktívneho snímača priblíženia - upevnenie energetických elementov
Priame napojenie, bez platní adaptéra - voľný diel
Pre montáž od dielca - blokovanie
Manuálne spustenie Automatické ovládanie pomocou odkladacej stanice - Blokovanie manuálneho ovládania (voliteľne)
Bezpečnosť proti neželanému uvoľneniu - Integrované vzduchové vedenie
Prívod vzduchu/vákua Možné aktivovanie bez hadíc
Energetické elementy
Typ prenosu Komunikácia
| Prípojný závit | Počet fluidných spojok | Počet kontaktov | ||||
|---|---|---|---|---|---|---|
 | M12 | 5 | Podrobnosti | |||
 | M12 | 5 | Podrobnosti | |||
 | M12 | 5 | Podrobnosti | |||
 | M12 | 5 | Podrobnosti |
Typ prenosu Ochranný prvok
| Prípojný závit | Počet fluidných spojok | Počet kontaktov | ||||
|---|---|---|---|---|---|---|
 | Podrobnosti | |||||
 | Podrobnosti |
Typ prenosu elektrický
| Prípojný závit | Počet fluidných spojok | Počet kontaktov | ||||
|---|---|---|---|---|---|---|
 | M8 | 4 | Podrobnosti | |||
 | M8 | 4 | Podrobnosti | |||
 | M8 | 4 | Podrobnosti | |||
 | M12 | 8 | Podrobnosti | |||
 | M8 | 8 | Podrobnosti | |||
 | M8 | 8 | Podrobnosti | |||
 | M12 | 12 | Podrobnosti | |||
 | 24 | Podrobnosti | ||||
 | 36 | Podrobnosti | ||||
 | M8 | 4 | Podrobnosti | |||
 | M8 | 2x4 | Podrobnosti | |||
 | M12 | 8 | Podrobnosti | |||
 | M8 | 8 | Podrobnosti | |||
 | M8 | 8 | Podrobnosti | |||
 | M12 | 12 | Podrobnosti | |||
 | 24 | Podrobnosti | ||||
 | 36 | Podrobnosti |
Typ prenosu pneumaticky
| Prípojný závit | Počet fluidných spojok | Počet kontaktov | ||||
|---|---|---|---|---|---|---|
 | G1/4" | 1 | Podrobnosti | |||
 | G1/8" | 1 | Podrobnosti | |||
 | M5 | 2 | Podrobnosti | |||
 | G1/4" | 1 | Podrobnosti | |||
 | G1/8" | 1 | Podrobnosti | |||
 | M5 | 2 | Podrobnosti |
