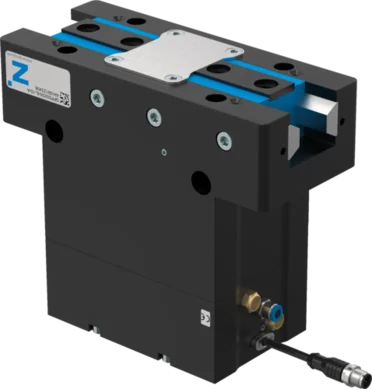

GPP5025N-IL-10-A
Parallelle grijper met 2 vingers
Serie GPP5000IL
"De hybride"
- Pneumatische aandrijving gecombineerd met IO-Link-technologie
- Tot 50% reducering van de cyclustijd en tot 90% besparing op perslucht
- Verbinding via slechts één pneumatische leiding en IO-Link-kabel
- Geïntegreerd ventiel, sensoren, statusweergave, druk- en temperatuurbewaking
- Werkstukherkenning in het bereik van +/- 0,05 mm met vrij in te leren tolerantiebereik
- 32 werkstukdata programmeerbaar
- Corrosiebestendig en afgedicht volgens IP64
- Tot 30 miljoen cycli zonder onderhoud
Uitrusting/opties
30 Mln. onderhoudsvrije cycli (max.)
Geïntegreerde positiebepaling
IP64
Corrosiewerend
Overdruk
IO-Link
Geïntegreerde ventieltechnologie
Technische gegevens
| Besturing | IO-Link |
| Slag per vinger | 25 [mm] |
| Grijpkracht bij het sluiten | 3280 [N] |
| Grijpkracht bij het openen | 3490 [N] |
| Max. aantal cycli | 120 |
| Eigen gewicht van gemonteerde grijpvinger max. | 7 [kg] |
| Lengte grijpvinger max. | 310 [mm] |
| Herhaalbaarheid +/- | 0.02 [mm] |
| Bedrijfsdruk | 3 ... 8 [bar] |
| Nominale bedrijfsdruk | 6 [bar] |
| Bedrijfstemperatuur | +5 ... +50 [°C] |
| Cilindervolume per cyclus | 420 [cm³] |
| Geïntegreerde ventieltechnologie | Ja |
| Geïntegreerde positiebepaling | Ja |
| Spanning | 24 [V] |
| Stroomopname max. | 0.12 [A] |
| Goedkeuringen | CE / UKCA / LABS / REACH / RoHS |
| Beschermingsklasse conform IEC 60529 | IP64 |
| Gewicht | 8.6 [kg] |
Opbouw in doorsnede
- Gedwongen geleide wigvormige aandrijving
Grote kracht- en momentopname Gesynchroniseerde beweging van de grijpervingers - Grijpervinger
Montage grijpvingers met afneembare centreerhulzen Doorgesmeerd via geïntegreerde vetreservoirs - Steel Linear Guide
Staal op staal geleiding Maakt het monteren van extreem lange grijpvingers mogelijk - Dubbele afdichting
IP64 Voorkomt het binnendringen van vet, daardoor een grotere levensduur - Geïntegreerde grijpkrachtbeveiliging
In de cilinderruimte gemonteerde veer als grijpkrachtbeveiliging - Bevestiging en positionering
Alternatief aan meerdere zijden voor een afzonderlijke montage - Positiebepaling
Geïntegreerde Hall-sensor - Geïntegreerde ventieltechnologie
Besturing van de grijper via een persluchtvoorziening - Geïntegreerde bedieningsmodule
Oplossing met één kabel via IO-Link Druk, temperatuur, positie en andere parameters kunnen worden uitgelezen
