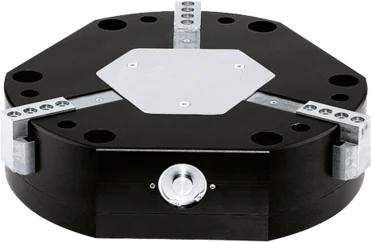

GD530
Centrische draaigrijper met 3 vingers en grote slag
Serie GD500
"Het vlak"
- Verminderde hoogte door horizontale aandrijving
Vermindert de obstakels in uw toepassing - Bewezen T-sleufgeleiding
Deze gevestigde en beproefde geleidingstechnologie staat als geen ander voor maximale procesbetrouwbaarheid - Probleemloze continue werking
Onze compromisloze kwaliteit "Made in Germany" garandeert tot 10 miljoen cycli zonder onderhoud.
Uitrusting/opties
10 milj. cycli zonder onderhoud (max.)
IP40
Inductieve sensor
Technische gegevens
| Slag per vinger | 30 [mm] |
| Nominale grijpkracht | 1300 [N] |
| B10d-waarde | 10000000 |
| Gewicht | 7.3 [kg] |
| Grijpkracht bij het sluiten | 1300 [N] |
| Grijpkracht bij het openen | 1300 [N] |
| Sluittijd | 0.3 [s] |
| Openingstijd | 0.3 [s] |
| Herhaalbaarheid +/- | 0.05 [mm] |
| Bedrijfsdruk | 3 ... 8 [bar] |
| Nominale bedrijfsdruk | 6 [bar] |
| Bedrijfstemperatuur | +5 ... +80 [°C] |
| Cilindervolume per cyclus | 170 [cm³] |
| Goedkeuringen | LABS / REACH / RoHS |
| Beschermingsklasse conform IEC 60529 | IP40 |
Individualiseringen
 | Voordeel
Voordeel
| Details | ||
 | Voordeel
Voordeel
| Details |

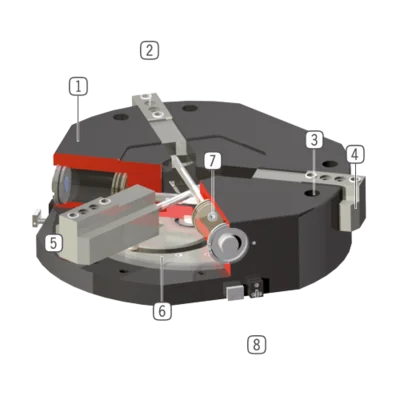

Opbouw in doorsnede
- Robuuste lichtgewichtbehuizing
- Aluminiumlegering met harde coating
- Verwijderbare centreerhuls
- snelle en rendabele positionering van de grijpvingers
- Bevestiging en positionering
- Grijpervinger
- geslepen, gemaakt van gehard staal
- Bevestiging van de individuele grijpvinger
- nauwkeurige T-sleufgeleiding
- Hoge kracht- en momentopname
- nokschijf
- Synchronisatie van de vingerbeweging
- Aandrijving
- Drie dubbelwerkende pneumatische cilinders
- Montagepositie sensoren
- Opname voor inductieve naderingsschakelaars
