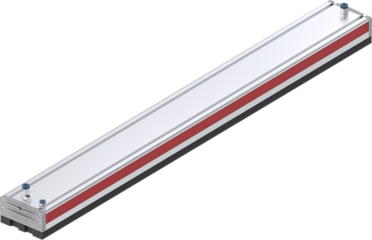

ZGB130X1200-38-FS2-P
Vacuümgrijpsysteem
Serie ZGB
- Afmetingen: 130x220 mm - 130x1200 mm
- Krachtig
- Volumestroom: 800 l/min - 2896 l/min
- Luchtverbruik: 416 l/min - 832 l/min
- Vacuümniveau max: -75 kPa
- Compatibel met EPDM-schuim en Magic Cups
- Opvolger van de ZGA met nieuw ontwikkelde lichte behuizing
Technische gegevens
| Afmetingen | 130x1200 [mm] |
| Vacuümniveau max. | -75 [kPa] |
| Volumestroom | 2896 [l/min] |
| Luchtverbruik bij 6 bar | 832 [l/min] |
| Afdichtingselement | Afdichtingsschuimmat |
| Hoogte van het afdichtingselement | 20 [mm] |
| Gatenpatroon van de afdichtingsschuimmat | Rond Ø12 |
| Kleptype van de oppervlaktegrijper | Stromingsweerstand |
| Luchtregelklep | Ja |
| Uitvoering luchtregelklep | NC |
| Afblaasregelklep | Ja |
| Magneetventiel | Ja |
| Elektr. aansluiting magneetventiel | Kabelaansluiting op stekker |
| Terugslagklep | Geen |
| Type vacuümgenerator | Vacuümpatroon |
| Type vacuümpatroon | ZVCL303 |
| Aantal vacuümpatronen | 8 |
| Aantal trappen Vacuümpatroon | 3 |
| Persluchtaansluiting | G1/4" binnen |
| Aantal persluchtaansluitingen | 1 |
| Spanning | 24 [V] |
| Schakeluitgang | PNP |
| Digitale vacuümschakelaar | Ja |
| Aansluiting van de vacuümschakelaar | Stekker, M8, 4-pins |
| Versie met diode | 1 |
| Lekkage-eigenschap van het werkstuk | ondoordringbaar voor lucht |
| Verwisselbare afzuigplaat | Geen |
| Vacuümfilter | Ja |
| Geluidsniveau max. | 65 [dB] |
| Bedrijfsdruk max. | 7 [bar] |
| Autorisaties | LABS / REACH / RoHS |
| Gewicht | 6.2 [kg] |
