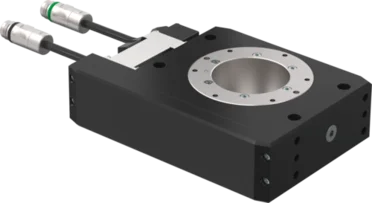

DES140-B
Ausstattung/Optionen
5 Mio. wartungsfreie Umdrehungen (max.)
Elektrische Durchführung
IP54
Mechanische Selbsthemmung
Stufenlos positionierbar
Schwenkwinkel einstellbar
Profinet, EtherCat, EtherNet/IP, Sercos
Technische Daten
| Antrieb | AC-Servomotor |
| Drehwinkel | unbegrenzt [°] |
| Nenndrehmoment | 9 [Nm] |
| Drehmoment max. | 12 [Nm] |
| Nenndrehzahl | 30 [U/min] |
| Drehzahl max. | 50 [U/min] |
| Schwenkzeit 360° bei 30 U/min | 2.5 [s] |
| Schwenkzeit 360° bei 50 U/min | 1.8 [s] |
| Massenträgheitsmoment max. | 1 [kgm²] |
| Positionierbeschleunigung | 50 [rad/s²] |
| Positionierverzögerung | 50 [rad/s²] |
| Selbsthemmung | mechanisch |
| Kraftübertragung | Schrägzahnrad / Schneckengetriebe |
| Wiederholgenauigkeit +/- | 0.02 [°] |
| Positioniergenauigkeit +/- | 0.1 [°] |
| Betriebstemperatur | 5 ... +80 [°C] |
| Netzeingangsspannung | 1x200-240 VAC 50HZ |
| Dauerstrom | 0.9 [A] |
| Spitzenstrom | 3 [A] |
| Zulassungen | CE / UKCA / LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP54 |
| Gewicht | 4.1 [kg] |
Zubehör
Aufbau im Schnitt
- Energiezuführung
Motorkabel mit Buchse Geberkabel mit Steckeranschluss - Antrieb
AC-Servomotor - Aufnahmeflansch
zur Anbindung an applikationsspezifische Adapterplatte (kundenseitig zu fertigen) einfache Werkzeuganbindung - Mittenbohrung
zur Kabeldurchführung - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Kraftübertragung
Zahnriehmen/Zahnstange/Schneckengetriebe
