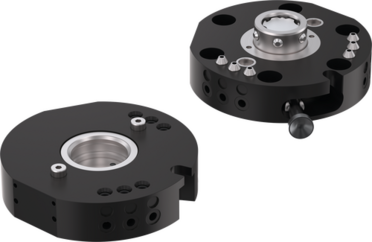

HWR80L-B

Menič nástrojov
Séria HWR

Výmena v priebehu niekoľkých sekúnd
Znížte svoje nastavovacie náklady a minimalizujte prestoje vďaka výmene nástrojov v priebehu niekoľkých sekúnd
Integrované prenášače vzduchu
Na napájanie pneumatických aktorov. Prostredníctvom voliteľne dostupných energetických elementov sa môžu prenášať ďalšie médiá.
Výmena bez použitia náradia
Zaisťovacia páka kompletne zabudovaná v telese umožňuje výmenu nástroja bez použitia pomôcok

Prípojná príruba podľa EN ISO 9409-1	TK 80
Typ pohonu	manuálne
Pneumatický prenos energie	6 [Počet]
Elektrický prenos energie	voliteľný
Prietok každého jedného prenášača	170 [l/min]
Samozvernosť pri blokovaní	mechanické
Opakovacia presnosť v Z	0.01 [mm]
Opakovacia presnosť v X, Y	0,02 [mm]
Menovitý prevádzkový tlak	6 [bar]
Prevádzková teplota	5 ... +80 [°C]
Hmotnostný moment zotrvačnosti	2.8 [kgcm²]
Povolenia	LABS / REACH / RoHS
Hmotnosť	0.48 [kg]

Séria HWR

Meniče nástrojov

Séria HWR

Meniče nástrojov

Séria GV GVM5 Senzor a napájanie	Séria GV GVM5 Senzor a napájanie		Podrobnosti
Séria WV WVM5 Senzor a napájanie	Séria WV WVM5 Senzor a napájanie		Podrobnosti

voľný diel
Pre montáž od dielca
blokovacia páka
s funkciou zasúvania kolíka podporovanou pružinou
pevný diel
Montáž zo strany robota
blokovací čap
prispôsobený blokovaciemu puzdru
blokovací zdvih
nastaviteľný pomocou blokovacieho puzdra
príruba robota
rozstupová kružnica podľa EN ISO 9409-1
Integrované vzduchové vedenie
Prívod vzduchu/vákua Možné aktivovanie bez hadíc
upevnenie energetických elementov

ZUB-REF APWER1531 Príslušenstvo	ZUB-REF APWER1531 Príslušenstvo		Podrobnosti
ZUB-REF APWER1532 Príslušenstvo	ZUB-REF APWER1532 Príslušenstvo		Podrobnosti
ZUB-REF APWER3031L Príslušenstvo	ZUB-REF APWER3031L Príslušenstvo		Podrobnosti
ZUB-REF APWER3032L Príslušenstvo	ZUB-REF APWER3032L Príslušenstvo		Podrobnosti

Typ prenosu Komunikácia

		Prípojný závit	Počet fluidných spojok	Počet kontaktov
WER1500LIL01-00-A	WER1500LIL01-00-A	M12		5		Podrobnosti
WER1500LIL01-19-A	WER1500LIL01-19-A	M12		5		Podrobnosti

Typ prenosu Ochranný prvok

		Prípojný závit	Počet fluidných spojok	Počet kontaktov
WER1500LLN00-00-A	WER1500LLN00-00-A					Podrobnosti
WER1500LLN00-19-A	WER1500LLN00-19-A					Podrobnosti

Typ prenosu elektrický

		Prípojný závit	Počet fluidných spojok	Počet kontaktov
WER1500LSI04-00-A	WER1500LSI04-00-A	M8		4		Podrobnosti
WER1500LSI04-15-A	WER1500LSI04-15-A	M8		2x4		Podrobnosti
WER1500LSI08-00-A	WER1500LSI08-00-A	M12		8		Podrobnosti
WER1500LSI08-10-A	WER1500LSI08-10-A	M8		8		Podrobnosti
WER1500LSI08-19-A	WER1500LSI08-19-A	M8		8		Podrobnosti
WER1500LSI12-00-A	WER1500LSI12-00-A	M12		12		Podrobnosti
WER1500LSI24-05-A	WER1500LSI24-05-A			24		Podrobnosti
WER1500LSI36-05-A	WER1500LSI36-05-A			36		Podrobnosti

Typ prenosu pneumaticky

		Prípojný závit	Počet fluidných spojok	Počet kontaktov
WER1500LPL01-03-A	WER1500LPL01-03-A	G1/4"	1			Podrobnosti
WER1500LPL01-06-A	WER1500LPL01-06-A	G1/8"	1			Podrobnosti
WER1500LPL02-12-A	WER1500LPL02-12-A	M5	2			Podrobnosti

Prenosi

Dátový list PDF

Výpisy náhradných dielov

Návod na montáž a návod na obsluhu

Stiahnuť CAD údaje
