Pinza per alloggiamento giunto
Pinza | Soluzioni di sistema | Ingegneria meccanica e impiantistica
Obiettivo

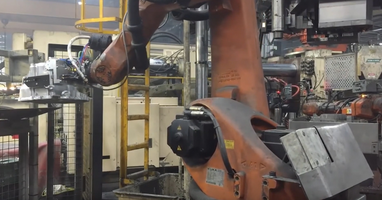

Prima dello scaricamento di uno stampo per pressofusione, prima di ogni sparo, doveva essere posizionato precisamente nello stampo un inserto in acciaio ricevuto. La temperatura del componente da prelevare era in questo caso circa 400 °C.
Soluzione

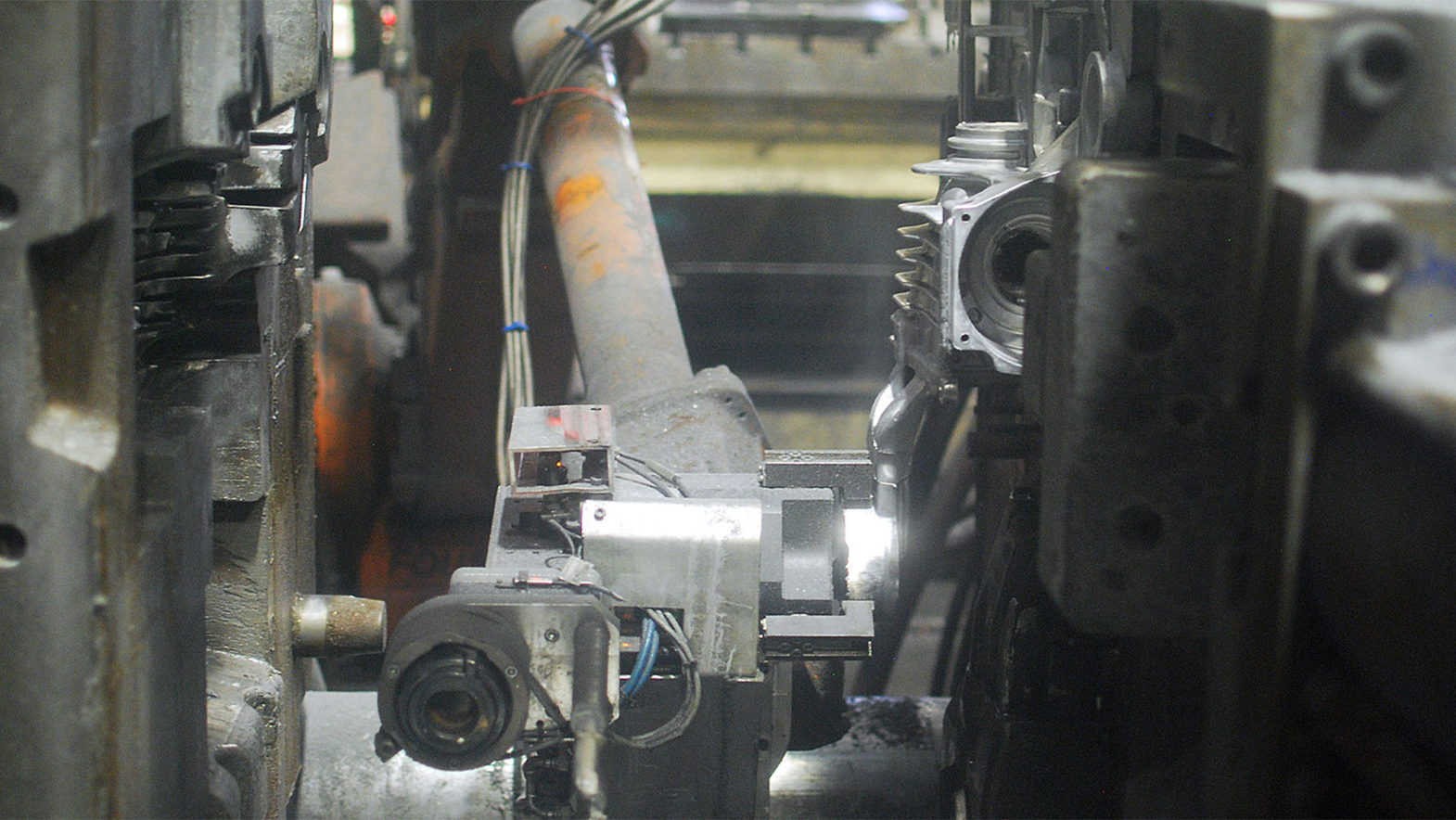

Il fissaggio dell'inserto è stato realizzato tramite un magnete standard elettronico in relazione con un modulo di compensazione XY. Il prelievo dell'involucro è avvenuto con pinze a tre ganasce standard nella versione per alte temperature.
Highlights e dati tecnici
IP64
Pneumatici
Resistente alle temperature
Presa esterna
Dispositivo di sicurezza della forza di presa per molla
Dati tecnici
| Tipo di alimentazione | PNEU |
| Forza di presa max. | 2250 [N] |
| Progetto pinza | KRAFT |
| Sicurezza di presa | FED |
| Corsa max. | 24 [mm] |
| Classe IP | IP64 |
| Peso del sistema | 25 [kg] |
| Peso del pezzo max. | 12 [kg] |
| Temperatura del pezzo max. | 130 [°C] |
Componenti standard integrati
Slitte lineari
Serie LSX
pneumatico
Corsa
50 mm - 200 mm
Forza di compressione
265 N - 750 N
Forza di trazione
220 N - 680 N
Cicli senza manutenzione max.
10 milioni
Classe IP
IP40
Peso
0.9 kg - 6.6 kg
Compensatori assiali
Serie XYR1000
Assi X e Y
Flangia di collegamento secondo EN ISO 9409-1
40 / 50 / 63 / 80 / 100 / 125 / 160 / 200
Corsa X/Y +/-
3.0 mm - 12.5 mm
Forza di tenuta in posizione centrata
150 N - 3000 N
Forza di tenuta in posizione decentrata
30 N - 1250 N
Peso
0.5 kg - 18 kg
Pinze a tre ganasce a serraggio centrato
Serie GD1700
pneumatico
