Riferimento del sistema
Pinza per maschiatore
Pinza | Soluzioni di sistema | Ingegneria meccanica e impiantistica | Metallo | Lavorazione meccanica
Pinze parallele a due ganasce
Serie GP400
Obiettivo

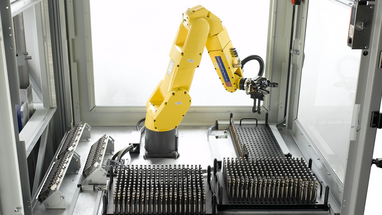

Un impianto di vibrofinitura doveva essere dotato di maschiatori. Nella costruzione delle pinze, la sfida erano i profili d'interferenza, sia nella macchina, per via di diverse posizioni di caricamento, sia durante la ricezione del maschiatore dai magazzini.
Soluzione
Come soluzione è stata costruita una pinza tripla basata su componenti standard di Zimmer Group con set di ganasce individuale.
Highlights e dati tecnici
IP40
Pneumatici
Presa esterna
Ganasce sincronizzate
Dispositivo di sicurezza della forza di presa per molla
Dati tecnici
| Tipo di alimentazione | PNEU |
| Forza di presa max. | 400 [N] |
| Progetto pinza | KRAFT |
| Sicurezza di presa | FED |
| Corsa max. | 12 [mm] |
| Classe IP | IP40 |
| Peso del sistema | 2.5 [kg] |
| Peso del pezzo max. | 0.1 [kg] |
| Temperatura del pezzo max. | 80 [°C] |
Componenti standard integrati
