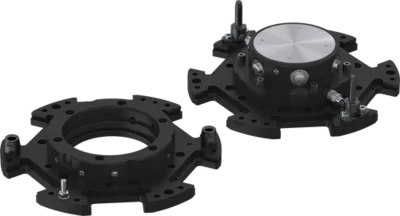

Cambioutensile
Serie WWR1000

  • Tenuta sicura in caso di caduta di pressione
    La combinazione di accumulatore a molla e trasmissione meccanica della forza garantisce la tenuta dell'utensile anche in caso di improvvisa perdita di pressione nel sistema.
  • Carichi elevati per sfide importanti
    Con una capacità di carico di oltre 1.000 kg, il cambiautensili è ideale per l'uso su robot per impieghi gravosi e consente processi di cambio stabili e automatizzati anche nelle condizioni più difficili.
  • Varietà inesauribile di trasmissione mezzi
    Che si tratti di pneumatica, vuoto, idraulica, refrigerante, segnali elettrici o carico, il nostro sistema modulare consente l'integrazione di un'ampia varietà di supporti, adattabili in modo flessibile ai più diversi requisiti di processo.
  1. Parte fissa
    • Per il montaggio lato robot
  2. Spine di centraggio
    • antitorsione e posizionamento della parte mobile
  3. Parte mobile
    • Per il montaggio lato utensile
  4. Perno di serraggio
    • permette di mantenere agganciata la parte fissa a quella mobile
  5. Azionamento
    • cilindro pneumatico a doppio effetto
  6. Molla integrata
    • accumulatore di energia in caso di caduta di pressione
  7. Rilevamento della posizione del pistone
    • Mediante sensore induttivo
  8. Bussola di serraggio
  9. Flangia robot
    • Diametro primitivo realizzato secondo EN ISO 9409-1
  10. Fissaggio elemento di connessione
Utilizzo
  • In ambienti con materiali altamente infiammabili
Vantaggio
  • Processo sicuro garantito
  • Certificato
  • Tutti i prodotti e le classi certificabili
Dettagli
