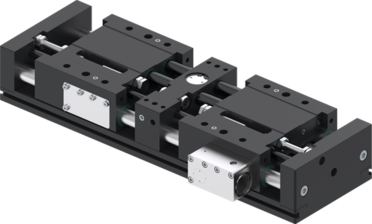

GPH83063CL-00-A
Pinze parallele a due ganasce a corsa lunga
Serie GPH8000
"Il Performante"
- Possibilità di ganasce estremamente lunghe e pesanti
Nonostante la struttura piatta, durante il carico macchina con grossi componenti, come ad es. blocchi motore o cerchi, non esiste pressoché alcun limite nella configurazione delle ganasce - Sincrono, asincrono e protezione del pezzo
Selezionare tra un movimento delle ganasce sincrono o asincrono e incrementare la sicurezza del processo mediante l'elemento di bloccaggio integrato, per la sicurezza del pezzo in caso di caduta di pressione - Protetto dallo sporco
Grazie ai raschiatori montati sulle guide potete utilizzare la pinza anche in condizioni ambientali difficili
Equipaggiamento/Opzioni
5 milioni di cicli esenti da manutenzione (max.)
IP54
Protetto dalla corrosione
Sensore induttivo
Ganasce sincronizzate
Mantenimento della posizione tramite elemento di bloccaggio
Dati tecnici
| Ganasce sincronizzate | Sì |
| Mantenimento della posizione tramite elemento di bloccaggio | Sì |
| Numero di elementi di bloccaggio | 1 [pezzi] |
| Forza di tenuta per elemento di bloccaggio | 2300 [N] |
| Corsa per ganascia | 62.5 [mm] |
| Forza di presa in chiusura / apertura | 2000 / 2000 [N] |
| Tempo di chiusura | 0.32 [s] |
| Tempo di apertura | 0.32 [s] |
| Peso proprio della ganascia montata max. | 35 [kg] |
| Lunghezza ganascia mass. | 600 [mm] |
| Ripetibilità +/- | 0.05 [mm] |
| Pressione di esercizio | 4 ... 8 [bar] |
| Pressione di esercizio nominale | 6 [bar] |
| Temperatura di esercizio | +5 ... +80 [°C] |
| Volume del cilindro per ciclo | 586 [cm³] |
| Certificazioni | LABS / REACH / RoHS |
| Grado di protezione secondo IEC 60529 | IP54 |
| Peso | 16 [kg] |
Benefici nel dettaglio
- Elemento di bloccaggio
Sicurezza del pezzo in caso di caduta di pressione - Azionamento
due cilindri pneumatici a doppio effetto - Regolazione corsa
possibile su entrambi i lati tramite le viti di regolazione della corsa - Ganascia
fissaggio delle ganasce personalizzate - Alimentazione
possibile su più lati ATTENZIONE: si consiglia di impiegare la pinza a corsa lunga solo con la valvola di regolazione in dotazione (regolazione della velocità) - Supporto sensore
fissaggio sensore induttivo - Coulisse a rulli
guida tonda ermetica per ambienti con condizioni estreme Boccole di scorrimento esenti da manutenzione - Sincronizzazione
Mediante ingranaggio dentato e cremagliera Incapsulato e protetto dallo sporco Disponibile anche nella variante asincrona
