WWR40L-B
Modello precedente
Nota sul modello precedente
Questo prodotto appartiene a una generazione precedente, ma è ancora disponibile. Per i nuovi progetti, si consiglia di utilizzare il modello successivo avanzato della serie WPR5000. È possibile accedervi tramite il link sopra riportato. Le informazioni tecniche e l'assistenza per questo prodotto sono ovviamente ancora disponibili. Per qualsiasi domanda, utilizzate il nostro modulo di contatto: saremo lieti di aiutarvi!
Cambioutensile
Serie WWR
Dati tecnici
| Flangia di collegamento secondo EN ISO 9409-1 | TK 40 |
| Tipo di Azionamento | pneumatico |
| Alimentazione pneumatica | 4 [Numero di passaggi] |
| Alimentazione elettrica | opzionale |
| Portata d'aria per ogni passaggio | 150 [l/min] |
| Mantenimento della forza di presa durante il serraggio | meccanico |
| Ripetibilità nell'asse Z | 0.01 [mm] |
| Ripetibilità nell'asse X e Y | 0,02 [mm] |
| Disassamento massimo durante l'accoppiamento in X,Y | 1.3 [mm] |
| Pressione di esercizio | 4 ... 10 [bar] |
| Pressione di esercizio nominale | 6 [bar] |
| Temperatura di esercizio | 5 ... +80 [°C] |
| Momento d'inerzia | 0.28 [kgcm²] |
| Certificazioni | LABS / REACH / RoHS |
| Peso | 0.09 [kg] |
Parte fissa adatta
 | Modello precedente | Dettagli |
Individualizzazioni
 | Utilizzo
Vantaggio
| Dettagli | ||
 | Utilizzo
Vantaggio
| Dettagli |
Benefici nel dettaglio
- Fissaggio elementi di connessione
- Azionamento
cilindro pneumatico a doppio effetto - Molla integrata
accumulatore di energia in caso di caduta di pressione - Flangia robot
Diametro primitivo realizzato secondo EN ISO 9409-1 - Rilevamento della posizione del pistone
mediante sensore magnetico - Meccanismo di serraggio
permette di mantenere agganciata la parte fissa a quella mobile - Bussola di serraggio
assorbimento elevato dei momenti - Passaggio aria integrato

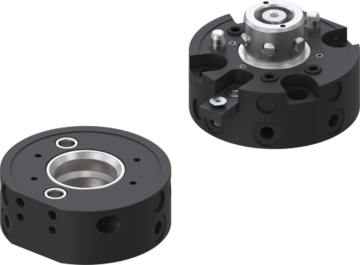

Passaggio aria / vuoto Possibile azionamento senza tubi flessibili - Parte mobile
Per il montaggio lato utensile - Parte fissa
Per il montaggio lato robot
