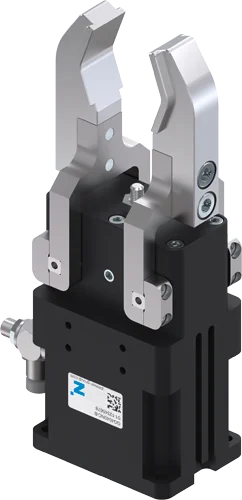

Pinza radiale a due ganasce
Serie GG4000
- Per posizionare i sensori di prossimità induttivi
Caratteristiche della serie
10 milioni di cicli esenti da manutenzione (max.)
Molla in chiusura C
Forza elevata S
IP64
Protetto dalla corrosione
Sensore magnetico
Sensore induttivo
Con pressurizzazione
Dimensione installazione: GG4032 | ||||
| N° ordine | Corsa per ganascia | Momento di presa alla chiusura a 0° | Momento di presa garantito dalla molla | |
|---|---|---|---|---|
| GG4032NC-B | 90 [°] | 6.5 [Nm] | 1 [Nm] | |
| GG4032SC-B | 20 [°] | 7 [Nm] | 1.5 [Nm] | |
Dimensione installazione: GG4040 | ||||
| N° ordine | Corsa per ganascia | Momento di presa alla chiusura a 0° | Momento di presa garantito dalla molla | |
| GG4040NC-B | 90 [°] | 13 [Nm] | 3.2 [Nm] | |
| GG4040SC-B | 20 [°] | 15 [Nm] | 5.2 [Nm] | |
Dimensione installazione: GG4049 | ||||
| N° ordine | Corsa per ganascia | Momento di presa alla chiusura a 0° | Momento di presa garantito dalla molla | |
| GG4049NC-B | 90 [°] | 23 [Nm] | 4.2 [Nm] | |
| GG4049SC-B | 20 [°] | 26 [Nm] | 7 [Nm] | |
Dimensione installazione: GG4058 | ||||
| N° ordine | Corsa per ganascia | Momento di presa alla chiusura a 0° | Momento di presa garantito dalla molla | |
| GG4058NC-B | 90 [°] | 46 [Nm] | 7 [Nm] | |
| GG4058SC-B | 20 [°] | 53.5 [Nm] | 15 [Nm] | |
Dimensione installazione: GG4072 | ||||
| N° ordine | Corsa per ganascia | Momento di presa alla chiusura a 0° | Momento di presa garantito dalla molla | |
| GG4072NC-B | 90 [°] | 69 [Nm] | 10 [Nm] | |
| GG4072SC-B | 20 [°] | 94 [Nm] | 21 [Nm] | |
Dimensione installazione: GG4084 | ||||
| N° ordine | Corsa per ganascia | Momento di presa alla chiusura a 0° | Momento di presa garantito dalla molla | |
| GG4084NC-B | 90 [°] | 135 [Nm] | 35 [Nm] | |
| GG4084SC-B | 20 [°] | 156 [Nm] | 50 [Nm] | |
- Vite di regolazione corsa
versatile per la fase di apertura - Boccole di centraggio rimovibili
fissaggio delle ganasce personalizzate - Carcassa robusta e leggera
Lega di alluminio anodizzata a spessore - Scanalatura di rilevamento
fissaggio sensori magnetici - Fissaggio e posizionamento
in alternativa su più lati, per un montaggio personalizzato - Sistema di mantenimento della forza di presa integrato
molla integrata nel cilindro come riserva di forza - Rilevamento della posizione
magnete permanente per il rilevamento diretto della posizione del pistone - Supporto sensore
fissaggio sensore induttivo - Punto rotante ermetico
per impiego in ambienti con condizioni estreme
