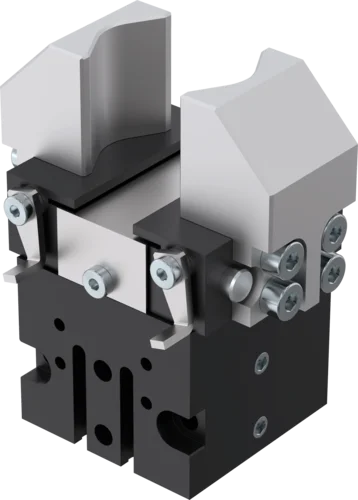

Pinze parallele a due ganasce
Serie GP
"Il best-seller"
- Sistema sperimentato
L'affidabilità, ormai comprovata da più di 20 anni, vi garantisce una produzione senza guasti - Tempi ciclo brevissimi
Le coulisse a rulli senza attrito consentono tempi ciclo brevi con conseguente produzione di pezzi elevata - Utilizzo continuo senza guasti
La nostra qualità senza compromessi “Made in Germany” vi garantisce fino a 10 milioni di cicli senza manutenzione
Caratteristiche della serie
10 milioni di cicli esenti da manutenzione (max.)
Molla in chiusura C
Forza elevata S
IP30
Sensore magnetico
Sensore induttivo
Dimensione installazione: GP12 | ||||
| N° ordine | Corsa per ganascia | Forza di presa in chiusura | Forza di presa in apertura | |
|---|---|---|---|---|
| GP12-C | 3 [mm] | 8.4 [N] | 4 [N] | |
Dimensione installazione: GP19 | ||||
| N° ordine | Corsa per ganascia | Forza di presa in chiusura | Forza di presa in apertura | |
| GP19-C | 4 [mm] | 36 [N] | 26 [N] | |
Dimensione installazione: GP30 | ||||
| N° ordine | Corsa per ganascia | Forza di presa in chiusura | Forza di presa in apertura | |
| GP30-D | 5 [mm] | 94 [N] | 76 [N] | |
Dimensione installazione: GP45 | ||||
| N° ordine | Corsa per ganascia | Forza di presa in chiusura | Forza di presa in apertura | |
| GP45-C | 5 [mm] | 118 [N] | 155 [N] | |
| GP45S-C | 5 [mm] | 190 [N] | ||
Dimensione installazione: GP75 | ||||
| N° ordine | Corsa per ganascia | Forza di presa in chiusura | Forza di presa in apertura | |
| GP75-C | 10 [mm] | 220 [N] | 260 [N] | |
| GP75S-C | 10 [mm] | 275 [N] | ||
Dimensione installazione: GP100 | ||||
| N° ordine | Corsa per ganascia | Forza di presa in chiusura | Forza di presa in apertura | |
| GP100-D | 13 [mm] | 520 [N] | ||
| GP100-D-99 | 13 [mm] | 450 [N] | 450 [N] | |
| GP100S-D | 8 [mm] | 5250 [N] | ||
- Meccanismo cuneo-gancio a comando forzato
movimento delle ganasce sincronizzato elevata trasmissione di forza - Contatto sensore regolabile
per il rilevamento della posizione - Ganascia
fissaggio delle ganasce personalizzate - Coulisse a rulli
per movimenti ad usura ridotta - Supporto sensore
fissaggio sensore induttivo - Azionamento
cilindro pneumatico a doppio effetto - Fissaggio e posizionamento
in alternativa su più lati, per un montaggio personalizzato - Scanalatura di rilevamento
fissaggio sensori magnetici
