Vorgängermodell FWR50L-00-A

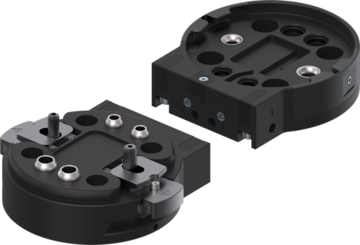

Werkzeugwechsler
Serie FWR
Technische Daten
| Anschlussflansch nach EN ISO 9409-1 | TK 50 |
| Handlingsgewicht max. | 16 [kg] |
| Werkzeuggewicht max. | 7 [kg] |
| Energieübertragung pneumatisch | 4 [Anzahl] |
| Durchfluss je Überträger M5 | 170 [l/min] |
| Durchfluss je Überträger G1/8" | 650 [l/min] |
| Energieübertragung elektrisch | optional |
| Achsversatz beim Koppeln max. in X, Y | 2 [mm] |
| Achsversatz beim Koppeln max. in X, Y | 1.5 [°] |
| Betriebsdruck für Energieübertragung | -0.6 ... 6 [bar] |
| Betriebstemperatur | 5 ... +80 [°C] |
| Massenträgheitsmoment | 2.67 [kgcm²] |
| Schutzart nach IEC 60529 | IP44 |
| Gewicht | 0.33 [kg] |
Aufbau im Schnitt
- Festteil
Zur roboterseitigen Montage - Anschlussflansch
Teilkreis nach EN ISO 9409-1 - Losteil-vorhanden-Abfrage
Über induktiven Näherungsschalter - Befestigung Energieelement
Direkte Anbindung, ohne Adapterplatten - Losteil
Zur werkzeugseitigen Montage - Verriegelung

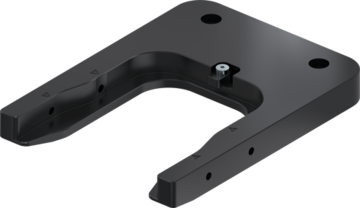

Manuelle Betätigung Automatische Betätigung mittels Ablagestation - Sperre für manuelle Betätigung (wahlweise)
Sicherheit gegen ungewünschtes Lösen - Integrierte Luftdurchführung
Luft- / Vakuumdurchführung Schlauchlose Ansteuerung möglich
