SWM1054

Unità rotanti angolari
Serie SWM1000

Equipaggiamento/Opzioni

Angolo di rotazione	90 [°]
Angolo di rotazione regolabile +/-	3 [°]
Momento torcente 0°	40 [Nm]
Momento torcente 45°	29 [Nm]
Momento torcente 90°	40 [Nm]
Ripetibilità +/-	0.01 [°]
Tempo di rotazione senza carico montato	0.5 [s]
Pressione di esercizio	3 ... 8 [bar]
Pressione di esercizio nominale	6 [bar]
Temperatura di esercizio	5 ... +80 [°C]
Volume del cilindro per ciclo	215 [cm³]
Autorizzazioni	LABS / REACH / RoHS
Grado di protezione secondo IEC 60529	IP30
Peso	3.6 [kg]

Valvola di ritegno DSV1-8
Valvola di ritegno con scarico rapido DSV1-8E
Sensore magnetico angolato, cavo 5 m MFS01-K-KHC-P1-PNP
Sensore magnetico angolato, cavo 0,3 m - spina M8 MFS01-S-KHC-P1-PNP
Sensore magnetico lineare, cavo 5 m MFS02-K-KHC-P1-PNP
Sensore magnetico lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-P1-PNP

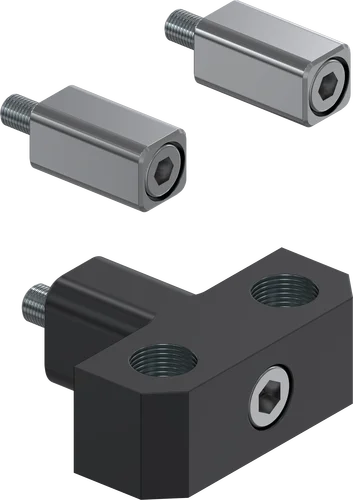

Battuta esterna ANS0048
Deceleratori idraulici industriali PowerStop PHE12X10NHDE-A
Connettore a spina diritto cavo 5 m - presa M8 KAG500
Connettori a spina angolari cavi 5 m - Presa M8 KAW500
Connettori a spina da collegare lineari - Spine M8 S8-G-3
Connettori a spina da collegare lineari - Spine M12 S12-G-3

Fissaggio e posizionamento

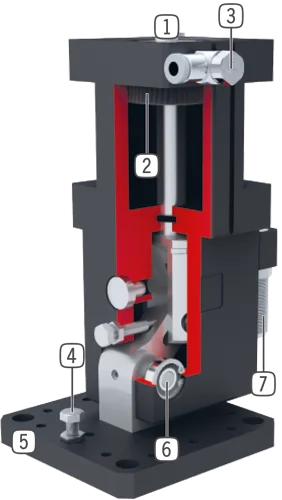

Azionamento
cilindro pneumatico a doppio effetto
Valvola di regolazione
per regolare la velocità di rotazione in dotazione
Posizione di fine corsa regolabile
+/- 3° fine corsa regolabile
Flangia di collegamento
per il fissaggio di applicazioni specifiche dell‘utilizzatore
Trasmissione della forza per rotazione a 90°
principio della leva articolata
Deceleratori idraulici brevettati
decelerazione dei fine corsa regolabile
