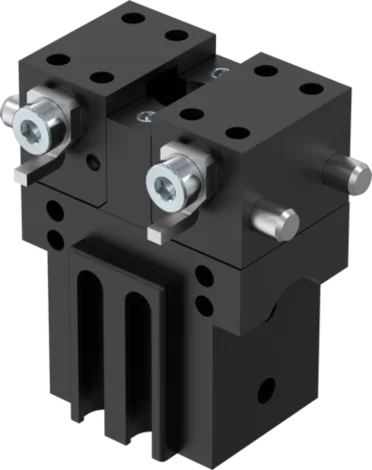

GP12-C

Pinze parallele a due ganasce
Serie GP

Equipaggiamento/Opzioni

Corsa per ganascia	3 [mm]
Forza di presa in chiusura	8.4 [N]
Forza di presa in apertura	4 [N]
Tempo di chiusura	0.02 [s]
Tempo di apertura	0.02 [s]
Ripetibilità +/-	0.05 [mm]
Pressione di esercizio min.	3 [bar]
Pressione di esercizio mass.	8 [bar]
Pressione di esercizio nominale	6 [bar]
Temperatura di esercizio min.	+5 [°C]
Temperatura di esercizio mass.	+80 [°C]
Volume del cilindro per ciclo	0.4 [cm³]
Grado di protezione secondo IEC 60529	IP30
Peso	0.034 [kg]

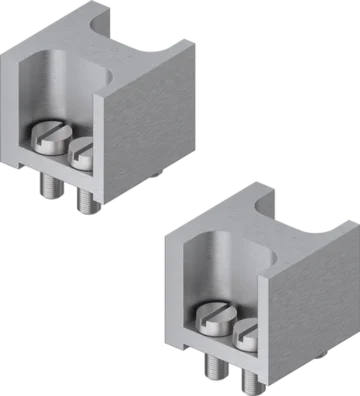

Kit di ganasce universali alluminio UB12
Raccordo filettato lineare GVM3
Raccordi angolari WVM3
Valvole di scarico rapido DEV04
Valvola di ritegno DSV1-8
Valvola di ritegno con scarico rapido DSV1-8E
Supporti sensore KB3M
Sensori induttivi - Cavi 5 m NJ3-E2
Sensori induttivi cavi 0,3 m - connettore M8 NJ3-E2SK
Sensore magnetico angolato, cavo 0,3 m - spina M8 MFS01-S-KHC-P1-PNP
Sensore magnetico lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-P1-PNP
Sensore a 2 posizioni angolato, cavo 0,3 m - spina M8 MFS01-S-KHC-P2-PNP
Sensore a 2 punti lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-P2-PNP
Sensore di posizione lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-IL
Connettore a spina diritto cavo 5 m - presa M8 KAG500
Connettore a spina diritto cavo 5 m - presa M8 KAG500B4
Connettori a spina da collegare lineari - Spine M8 S8-G-4
Disco di centraggio ZE10H7X6

Meccanismo cuneo-gancio a comando forzato
movimento delle ganasce sincronizzato elevata trasmissione di forza
Contatto sensore regolabile
per il rilevamento della posizione
Ganascia
fissaggio delle ganasce personalizzate
Coulisse a rulli
per movimenti ad usura ridotta
Supporto sensore
fissaggio sensore induttivo
Azionamento
cilindro pneumatico a doppio effetto
Fissaggio e posizionamento
in alternativa su più lati, per un montaggio personalizzato
Scanalatura di rilevamento
fissaggio sensori magnetici
