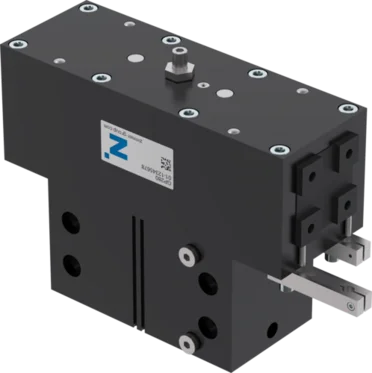

GP280S-99

Pinze parallele a due ganasce
Serie GP200

Equipaggiamento/Opzioni

Corsa per ganascia	15 [mm]
Forza di presa in chiusura	3690 [N]
Forza di presa in apertura	3690 [N]
Tempo di chiusura	0.2 [s]
Tempo di apertura	0.2 [s]
Ripetibilità +/-	0.05 [mm]
Pressione di esercizio	5 ... 10 [bar]
Pressione di esercizio nominale	6 [bar]
Temperatura di esercizio	+5 ... +80 [°C]
Volume del cilindro per ciclo	300 [cm³]
Autorizzazioni	LABS / REACH / RoHS
Grado di protezione secondo IEC 60529	IP40
Peso	8.1 [kg]

Foro filettato lineare GV1-8X8
Raccordo filettato angolare WV1-8X8
Valvole di scarico rapido DEV08
Valvola di ritegno DSV1-8
Valvola di ritegno con scarico rapido DSV1-8E
Sensore induttivo, M8 NJ8-E2S
Sensore magnetico angolato, cavo 0,3 m - spina M8 MFS01-S-KHC-P1-PNP
Sensore magnetico lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-P1-PNP
Sensore a 2 posizioni angolato, cavo 0,3 m - spina M8 MFS01-S-KHC-P2-PNP
Sensore a 2 punti lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-P2-PNP
Sensore di posizione lineare, cavo 0,3 m - spina M8 MFS02-S-KHC-IL
Connettore a spina diritto cavo 5 m - presa M8 KAG500
Connettore a spina diritto cavo 5 m - presa M8 KAG500B4
Connettori a spina angolari cavi 5 m - Presa M8 KAW500
Connettori a spina da collegare lineari - Spine M8 S8-G-3
Connettori a spina da collegare lineari - Spine M8 S8-G-4
Connettori a spina da collegare lineari - Spine M12 S12-G-3
Disco di centraggio ZE45H7X6

Regolazione corsa
corsa in apertura regolabile a piacere vite di regolazione in dotazione
Meccanismo cuneo-gancio a comando forzato
movimento delle ganasce sincronizzato elevata trasmissione di forza
Guida quadra
assorbimento elevato di forze e momenti
Ganascia
fissaggio delle ganasce personalizzate
Fissaggio e posizionamento
in alternativa su più lati, per un montaggio personalizzato
Scanalatura di rilevamento
fissaggio sensori magnetici
Azionamento
cilindro pneumatico a doppio effetto
Alimentazione
possibile su più lati
