Vorgängermodell WWR80L-B

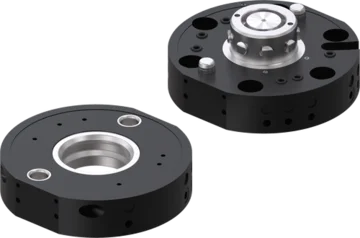

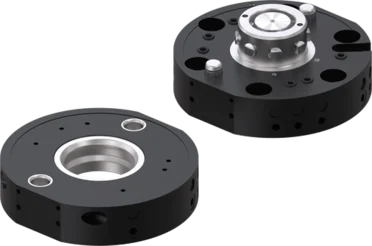

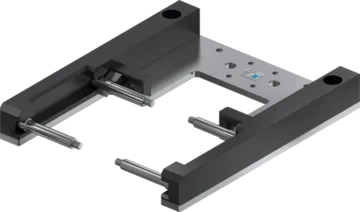

Werkzeugwechsler
Serie WWR
Technische Daten
| Anschlussflansch nach EN ISO 9409-1 | TK 80 |
| Energieübertragung pneumatisch | 6 [Anzahl] |
| Durchfluss je Überträger | 170 [l/min] |
| Energieübertragung elektrisch | optional |
| Selbsthemmung beim Verriegeln | mechanisch |
| Wiederholgenauigkeit in Z | 0.01 [mm] |
| Wiederholgenauigkeit in X, Y | 0,02 [mm] |
| Achsversatz beim Koppeln max. in X, Y | 1.65 [mm] |
| Betriebsdruck | 4 ... 10 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur | 5 ... +80 [°C] |
| Massenträgheitsmoment | 5.5 [kgcm²] |
| Gewicht | 0.47 [kg] |
| Empfohlenes Handlingsgewicht | 70 [kg] |
Aufbau im Schnitt

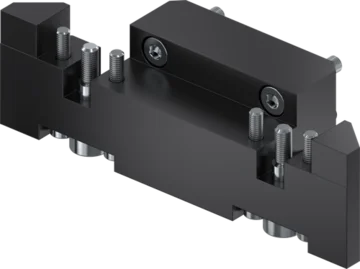

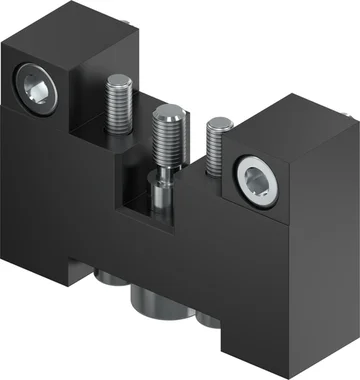

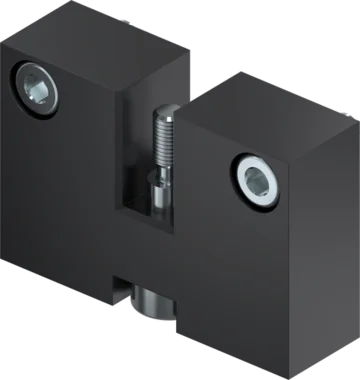

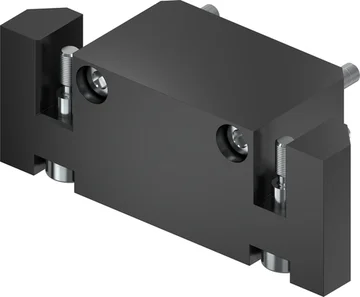

- Befestigung Energieelement
- Antrieb
doppeltwirkender Pneumatikzylinder - Integrierte Feder
Energiespeicher bei Druckabfall - Roboterflansch
Teilkreis nach EN ISO 9409-1 - Kolbenstellungsabfrage
über Magnetfeldsensor - Verriegelungsbolzen
der Verriegelungshülse angepasst - Verriegelungshülse
hohe Momentenaufnahme - Integrierte Luftdurchführung
Luft- / Vakuumdurchführung Schlauchlose Ansteuerung möglich - Losteil
Zur werkzeugseitigen Montage - Festteil
Zur roboterseitigen Montage
