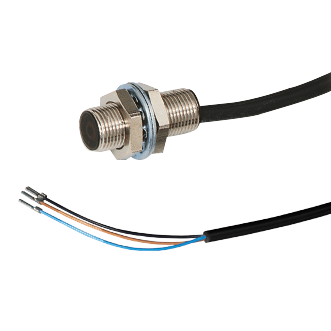

NJ8-E2
Sensori induttivi
Serie NJ
- senza contatto, privo di usura e anti-cortocircuito
- diametri a partire da 3 mm
Dati tecnici
| Ø sensore | 8 [mm] |
| Distanza di commutazione assicurata Sa | 1,20 [mm] |
| Distanza di commutazione della misurazione Sn | 1.50 [mm] |
| Distanza di commutazione reale Sr | 1.5 [mm] |
| Temperatura ambiente | -25 ... +70 [°C] |
| Uscita di commutazione | PNP |
| Funzione di commutazione | Contatto normalmente aperto (NO) |
| Tensione di esercizio min. | 10 [V DC] |
| Tensione di esercizio mass. | 30 [V DC] |
| Tensione d'esercizio nominale | 24 [V DC] |
| Tensione nominale d'isolamento | 75 [V DC] |
| Corrente di esercizio misurata | 200 [mA] |
| Corrente di corto circuito nominale | 100 [A] |
| Capacità di carico mass. | 1 [μF] |
| Corrente a vuoto smorzata mass. | 7 [mA] |
| Corrente a vuoto non smorzata mass. | 2 [mA] |
| Ondulazione residua max. | 10 [%] |
| Allestimento elettrico | DC, corrente continua |
| Frequenza di commutazione | 5000 [Hz] |
| Caduta di tensione | 2,5 [V] |
| Profondità | 50 [mm] |
| Tipo di connessione | Cavo |
| Numero condutture x sezione conduture | 3x0.14 [mm²] |
| Cavo Ø D | 3 [mm] |
| Lunghezza del cavo | 5 [m] |
| Tipo di montaggio | con supporto |
| Resistente a cortocircuito | Sì |
| Al sicuro da inversione di polarità | Sì |
| Lunghezza di fissaggio | 50,0 [mm] |
| Materiale della cassa | Ottone |
| Materiale della superficie attiva | PBT |
| Materiale della guaina cavi | PUR |
| Coppia di serraggio | 3 [Nm] |
| Norma base | IEC 60947-5-2 |
| Approvazioni | CE / UKCA / LABS / REACH / RoHS |
| Grado di protezione secondo IEC 60529 | IP68 |
| Indicazione della funzione | Sì |
| Indicatore tensione d’esercizio | No |
| Protezione superficiale | nichelato |
