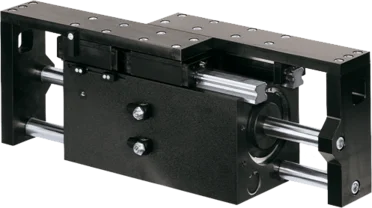

GH7665
2-Backen-Parallelgreifer mit großem Hub
Serie GH7000
"Der Starke"
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
IP64
Induktiver Sensor
Technische Daten
| Hub pro Backe | 65 [mm] |
| Greifkraft beim Schließen | 8000 [N] |
| Greifkraft beim Öffnen | 8500 [N] |
| Schließzeit | 1.1 [s] |
| Öffnungszeit | 1.1 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck | 3 ... 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur | +5 ... +80 [°C] |
| Zylindervolumen pro Zyklus | 1985 [cm³] |
| Zulassungen | LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP64 |
| Gewicht | 33 [kg] |
Zubehör
Aufbau im Schnitt
- Schaltnocke
zur Positionsabfrage - Führungswagen und Abstreifer
für den Einsatz unter extremen Bedingungen - Greiferbacke
Aufnahme der individuellen Greifbacke - präzise Linearführung
ideal für höchste Querkräfte und Belastungen zweifach verdrehgesichert - Klemmbock einstellbar
Aufnahme für induktiven Näherungsschalter, zur Abfrage des Greiferbackens - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Synchronisation
über Ritzel und Zahnstange - Antrieb
zwei doppelwirkende Pneumatikzylinder
