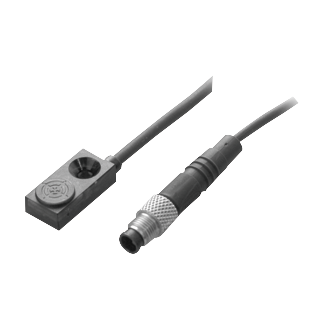

NJR04-E2SK
Induktiver Näherungsschalter
Serie NJ
Technische Daten
| Anschluss | Kabel mit Stecker |
| Anschlussart | Kabel/Stecker |
| Anzugsmoment | 0.06 [Nm] |
| Bauart | Induktiver Näherungsschalter |
| Baugröße | WWR-NJR |
| Bemessungsbetriebsspannung | 24 [V DC] |
| Bemessungsbetriebsstrom | 100 [mA] |
| Bemessungsisolationsspannung | 75 [V DC] |
| Bemessungskurzschlussstrom | 100 [A] |
| Bemessungsschaltabstand Sn | 1.50 [mm] |
| Betriebsspannung max. | 30 [V DC] |
| Betriebsspannung min. | 10 [V DC] |
| Betriebsspannungsanzeige | Nein |
| Betriebstemperatur | -25 ... +70 [°C] |
| Betriebstemperatur max. | +70 [°C] |
| Betriebstemperatur min. | -25 [°C] |
| Einbauart | bündig |
| Elektrische Ausführung | DC, Gleichspannung |
| Funktionsanzeige | Ja |
| Gehäusewerkstoff | PA 6 - GF30 |
| Gesicherter Schaltabstand Sa | 1,20 [mm] |
| Gewicht | 0.017 [kg] |
| Grundnorm | IEC 60947-5-2 |
| Kabellänge | 0.3 [m] |
| Kabel-Ø D | 2.4 [mm] |
| Kurzschlussfest | Ja |
| Lastkapazität max. | 200 [μF] |
| Leerlaufstrom bedämpft max. | 10 [mA] |
| Leerlaufstrom unbedämpft max. | 3 [mA] |
| Realschaltabstand Sr | 1.5 [mm] |
| Restwelligkeit max. | 15 [%] |
| Schaltausgang | PNP |
| Schaltfrequenz | 2500 [Hz] |
| Schaltfunktion | Schließer (NO) |
| Schutzart nach IEC 60529 | IP67 |
| Spannungsabfall | 2,5 [V] |
| Steckerart | M8x1 |
| Tiefe | 4.7 [mm] |
| Umgebungstemperatur | -25 ... +70 [°C] |
| Verpolungssicher | Ja |
| Werkstoff der aktiven Fläche | PA 6 - GF30 |
| Werkstoff Kabelmantel | PUR |
| Zulassung | CE |
