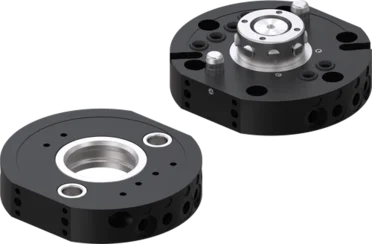

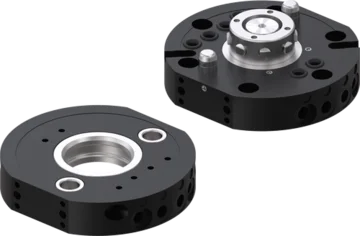

WWR100L-B
Cambioutensili
Serie WWR
- Tenuta sicura in caso di caduta di pressione
La combinazione di un meccanismo a molla e di una elevata coppia garantiscono una macchina sicura. - Struttura estremamente piatta
Questa struttura riduce al minimo il carico dei momenti per il vostro robot e consente di scegliere dimensioni più piccole e meno costose - Varietà inesauribile di trasmissione mezzi
Non importa quale mezzo volete trasmette, noi l'abbiamo già fatto una volta e troveremo anche per voi la soluzione più adeguata!
Dati tecnici
| Flangia di collegamento secondo EN ISO 9409-1 | TK 100 |
| Alimentazione pneumatica | 6 [Numero di passaggi] |
| Portata d'aria per ogni passaggio [l/min] | 330 [l/min] |
| Alimentazione elettrica | optional |
| Passaggi idraulici | optional |
| Mantenimento della posizione serrata | meccanico |
| Ripetibilità nell'asse Z | 0.01 [mm] |
| Ripetibilità nell'asse X e Y | 0,02 [mm] |
| Disassamento massimo durante l'accoppiamento in X,Y | 1.85 [mm] |
| Pressione di esercizio | 4 ... 10 [bar] |
| Pressione di esercizio nominale | 6 [bar] |
| Temperatura di esercizio | 5 ... +80 [°C] |
| Momento d'inerzia | 14 [kgcm²] |
| Peso | 0.725 [kg] |
Benefici nel dettaglio
- Fissaggio elementi di connessione
- Azionamento
cilindro pneumatico a doppio effetto - Molla integrata
accumulatore di energia in caso di caduta di pressione - Interfaccia per collegamento al robot

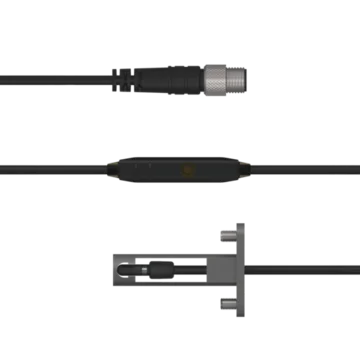

disco di centraggio realizzato secondo EN ISO 9409-1 - Rilevamento della posizione del pistone
mediante sensore magnetico - Meccanismo di serraggio
permette di mantenere agganciata la parte fissa a quella mobile - Bussola di serraggio
assorbimento elevato dei momenti - Passaggi aria integrati
Passaggio aria per il vuoto possibile azionamento senza tubi flessibili - Parte mobile
montaggio lato utensile - Parte fissa
montaggio lato robot

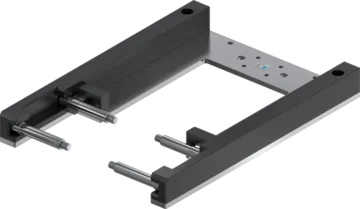

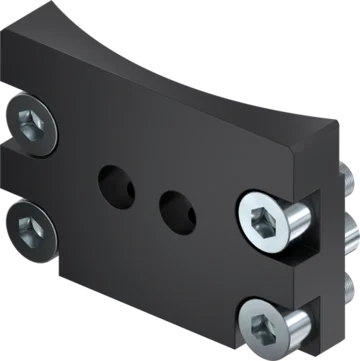

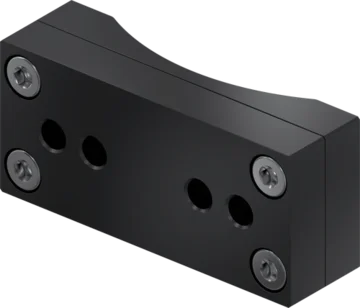

Schema di connessione
*Quando si utilizza l'APWER1022, il passaggio aria integrato n. 4 sul cambiautensili non è disponibile.
