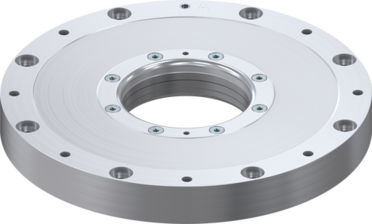

DKPS1050-00-A
Klemmelement
Serie DKPS1000
- Hohe Haltemomente ohne Zusatzluft
Erhöhte Sicherheit durch Absicherung der
Rotationsachse - Einfache Zustandsabfrage
Abfrage der Kolbenstellung mit Magnetfeldsensor - Marktübertreffende Zyklenzahlen
Leckagefrei dank bewährter Kolbendichtung
Technische Daten
| Wellen-Ø | 50 [mm] |
| Betriebsdruck min. | 5.5 [bar] |
| Haltemoment | 120 [Nm] |
| Montagerichtung | von vorne |
| Betriebsdruck max. | 6.5 [bar] |
| Schließzeit | 0.1 [s] |
| Öffnungszeit | 0.1 [s] |
| Abstreifer | - |
| Gewicht | 1.5 [kg] |
Aufbau im Schnitt
- Gehäuse
- Gehäuseanbindung
Verschraubung an die Anschlusskonstruktion - Kolben
spezielle Formgebung zur optimalen Federauslenkung - Tellerfedern/Federspeicher
zur drucklosen Haltemomenterzeugung durch Vorspannung - Klemmbereich
direktes Klemmen der Rotationsachse - Pneumatikanschluss
