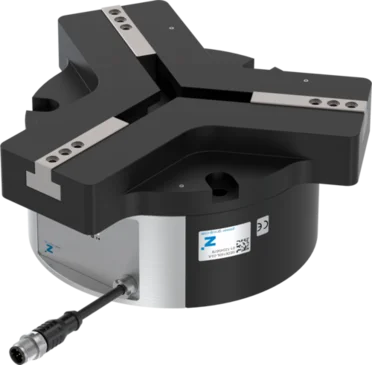

GED6140IL-03-A
Pinzas autocentrantes de tres dedos de gran recorrido
Serie GED6000IL
"La más potente"
Equipamiento/Opciones
5 millones de ciclos sin mantenimiento (máx.)
Detección integrada
IP54
Autorretención mecánica
Posicionables
Fuerza de agarre ajustable
Potentes
IO-Link
Certificados para sala limpia
Datos técnicos
| Accionamiento | IO-Link |
| Tipo de unidad | eléctricas |
| Carrera por mordaza, regulable | 40 [mm] |
| Fuerza de agarre nominal | 1700 [N] |
| Fuerza de agarre mín. | 210 [N] |
| Tensión | 24 [V] |
| Consumo de corriente max. | 5 [A] |
| Autorretención | mecánica |
| Peso propio del dedo montado máx. | 1 [kg] |
| Longitud de los dedos máx. | 160 [mm] |
| Trayecto de arranque mínimo por mordaza | 2 [mm] |
| Velocidad de posicionamiento por mordaza máx. | 50 [mm/s] |
| Precisión de repetición +/- | 0.02 [mm] |
| Temperatura de servicio | 5 ... +50 [°C] |
| Clase de sala limpia según DIN EN ISO 14644-1 | 4 |
| Aprobaciones | CE / UKCA / LABS / REACH / RoHS |
| Protección según IEC 60529 | IP54 |
| Peso | 4.9 [kg] |

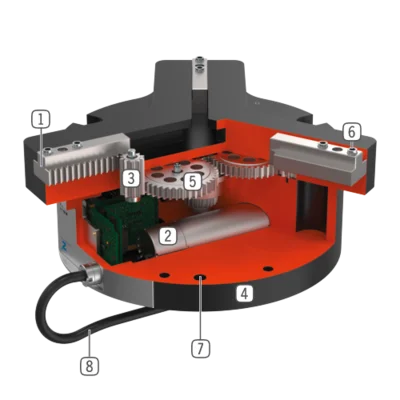

Detalle de las ventajas
- Guía en T precisa
para la absorción de elevadas fuerzas y momentos - Accionamiento
Servomotor DC sin escobillas - Engranaje de cremallera con piñón
movimiento sincronizado de las mordazas transmisión de fuerzas elevada - Carcasa robusta y ligera
Aleación de aluminio anodizado duro - Engranaje de tornillo sin fin para piñón dentado inclinado
autoretención en caso de pérdida de corriente eléctrica (solo versión -03) - Casquillos de centraje desmontable
para un posicionamiento rápido y económico de los dedos - Fijación y posicionamiento
varios lados alternativos para un montaje individual - Abastecimiento de energía
conector estandarizado
