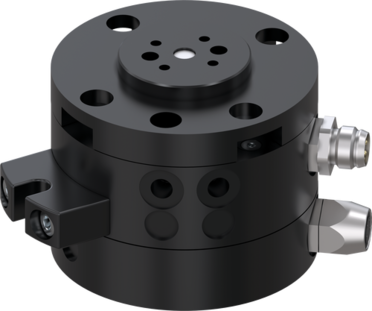

DVR40I4
Distribuidores de giro
Serie DVR
- Transmisión de medios compacta
Con este transmisor de medios, ya no hay que preocuparse por la rotura de cable y los cantos conflictivos sin definir en los tubos de alimentación - De construcción plana
Este tipo de construcción reduce al mínimo la carga de momentos para los robots y permite emplear tamaños menores y más económicos - Contactos de oro
Estos le ofrecen flexibilidad en la transmisión, ya que puede transmitir con total seguridad para el proceso hasta 250 voltios y 6 amperios
Datos técnicos
| Brida de conexión según EN ISO 9409-1 | TK 40 |
| Alimentacíon neumática | 4 [Cantidad] |
| Caudal por portador | 70 [l/min] |
| Pasos eléctricos | 4 polos |
| Intensidad de corriente máx. | 3 [A] |
| Tensión máx. | 24 [V] |
| Aceleración máx. | 22 [m/s²] |
| Revoluciones máximas | 120 |
| Revoluciones máximas | 720 [°/s] |
| Concentricidad +/- | 0.02 [mm] |
| Excentricidad +/- | 0.02 [mm] |
| Par de giro continuo | 1 [Nm] |
| Momento de arranque | 1.5 [Nm] |
| Presión de servicio máx. | 10 [bar] |
| Temperatura de servicio | 5 ... +80 [°C] |
| Momento de inercia | 0.7 [kgcm²] |
| Homologaciones | LABS / REACH / RoHS |
| Protección según IEC 60529 | IP40 |
| Peso | 0.39 [kg] |
Individualizaciones
 | Utilización
Ventaja
| Detalles |
Detalle de las ventajas
- Antigiro
apoyo del rotor en el movimiento giratorio - Carcasa robusta y ligera
Aleación de aluminio anodizado duro acero nitrurado - Brida de sujeción a robot
circulo primitivo según EN ISO 9409-1 - Conexión de aire directa
en la serie WWR - Sistema de muelles
a partir del tamaño DVR63 es doble - Anillo de rozamiento
bañado en oro corrientes finas transferibles - Hasta 8 pasos de aire integrados
para el paso de aire comprimido sin tubos el paquete de tubos no tiene que girarse - Transmisión de energía hasta 12 polos
para la transmisión de señales sin cables ningún cable se somete a torsión
