SCH20-B
Nadelgreifer
Serie SCH
- Stufenlose Hubeinstellung
Passen Sie den Nadelhub individuell und stufenlos über die direkte Hubeinstellung an - Flache Bauweise
Durch die kompakte Bauweise sparen Sie kostbaren Bauraum in Ihrer Maschine ein - Abfrage über Magnetfeldsensorik
Das Detektieren der Endlagen ermöglicht Ihnen schnellere Zykluszeiten und eine durchgängige Steuerung
Ausstattung/Optionen
5 Mio. wartungsfreie Zyklen (max.)
IP30
Magnetfeldsensor
Technische Daten
| Nadelhub einstellbar max. | 6 [mm] |
| Nadelanzahl | 4 [Stück] |
| Nadeldurchmesser | 1.2 [mm] |
| Einfahrzeit / Ausfahrzeit | 0.02 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 4 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | 5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 5 [cm³] |
| Schutzart nach IEC 60529 | IP30 |
| Gewicht | 0.47 [kg] |
Zubehör

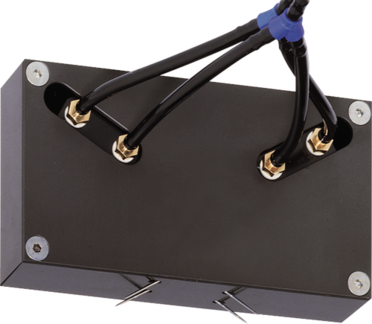

Aufbau im Schnitt
- ausfahrende Nadeln
greifen mittels Einstich - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Hubeinstellung
durch Verschieben im Langloch - Antrieb
zwei doppelwirkende Pneumatikzylinder - Energiezuführung
- Befestigung und Positionierung
- Abfragenut
Befestigung und Positionierung der Magnetfeldsensoren
