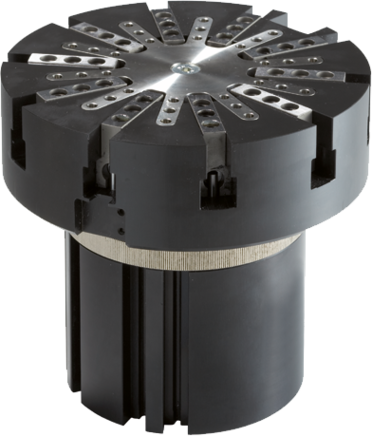

GS1015-B
O-Ring Montagegreifer Außen
Serie GS
- Bewährte Technik
Die seit mehr als 20 Jahren bewährte Zuverlässigkeit garantiert Ihnen eine störungsfreie Produktion - Einstellbarer Spreizhub
Verhindert ein Überdehnen des O-Rings und sichert eine gleichbleibende Produktionsqualität - Abfrage über Magnetfeldsensorik
Das Detektieren der Endlagen ermöglicht Ihnen kürzere Zykluszeiten und eine durchgängige Steuerung
Ausstattung/Optionen
5 Mio. wartungsfreie Zyklen (max.)
IP30
Magnetfeldsensor
Induktiver Sensor
Technische Daten
| Spreizhub pro Backe einstellbar min. | 1.6 [mm] |
| Spreizhub pro Backe einstellbar max. | 10 [mm] |
| Abstreifhub | 15 [mm] |
| Spreizkraft | 1450 [N] |
| Empfohlener O-Ringdurchmesser min. | 40 [mm] |
| Empfohlener O-Ringdurchmesser max. | 150 [mm] |
| Anzahl der Greifbacken | 10 [Anzahl] |
| Schließzeit | 0.05 [s] |
| Öffnungszeit | 0.05 [s] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck min. | 3 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | 5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Schutzart nach IEC 60529 | IP30 |
| Gewicht | 6.2 [kg] |
Zubehör
Aufbau im Schnitt
- Abstreifbacke
zum Abschieben des O-Rings - Hubeinstellung
zum Justieren des Spreizhubes - Energiezuführung
von mehreren Seiten möglich - Antrieb
zwei einfachwirkende Pneumatikzylinder - Kraftübertragung
direkt über Kegel - Befestigung und Positionierung
axial, am Greiferboden - Abfragenut
Aufnahme für die Magnetfeldsensorik - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Greiferbacke
Aufnahme der individuellen Greifbacke
