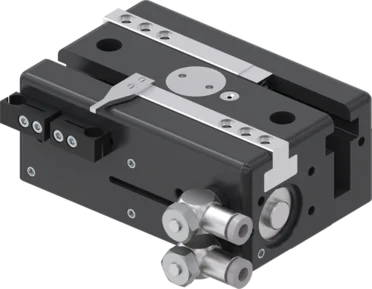

GH6140-B
2-Backen-Parallelgreifer mit großem Hub
Serie GH6000
"Der Robuste"
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
IP40
Magnetfeldsensor
Induktiver Sensor
Technische Daten
| Hub pro Backe | 40 [mm] |
| Greifkraft beim Schließen | 490 [N] |
| Greifkraft beim Öffnen | 370 [N] |
| Schließzeit | 0.25 [s] |
| Öffnungszeit | 0.25 [s] |
| Eigengewicht montierte Greifbacke max. | 1 [kg] |
| Länge Greifbacken max. | 200 [mm] |
| Wiederholgenauigkeit +/- | 0.05 [mm] |
| Betriebsdruck | 3 ... 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur | +5 ... +80 [°C] |
| Zylindervolumen pro Zyklus | 73 [cm³] |
| Zulassungen | LABS / REACH / RoHS |
| Schutzart nach IEC 60529 | IP40 |
| Gewicht | 1.5 [kg] |
Zubehör
Aufbau im Schnitt
- Klemmbock
Aufnahme für induktiven Näherungsschalter - Befestigung und Positionierung
alternativ an mehreren Seiten für eine individuelle Montage - Abnehmbare Zentrierhülse
schnelle und kostengünstige Positionierung der Greifbacken - Greiferbacke
Aufnahme der individuellen Greifbacke - präzise, lange T-Nutenführung
Hohe Kräfte- und Momentenaufnahme - Antrieb
zwei doppelwirkende Pneumatikzylinder über Zahnrad synchronisiert - Energiezuführung
von mehreren Seiten möglich VORSICHT: Großhubgreifer immer mit mitgelieferter Abluftdrossel betreiben (Geschwindigkeitsregulierung) - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung
