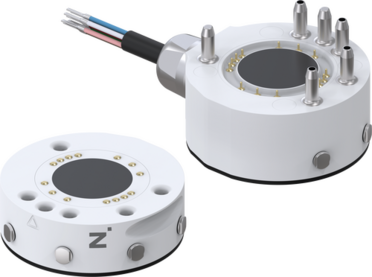

WMR2063L-00-A

Werkzeugwechsler
Serie WMR2000

Permanent-Elektromagnet
Der Permanent-Elektromagnet in NC-Ausführung gewährleistet einen sicheren Halt, auch im Falle eines Stromausfalls.
Integrierte Medienübertragung
Bis zu vier integrierte Druckluft-/Vakuum-Überträger möglich. Außerdem wird die sichere Signalübertragung durch speziell entwickelte und abgedichtete Feder-Pin-Kontakte sichergestellt.
Resistente Materialien
Der Werkzeugwechsler wurde nach GMP (Good Manufacturing Practice) und ISO 14644 konstruiert und setzt ausschließlich auf FDA-konforme Materialien, sodass ein reduzierter Partikelausstoß gewährleistet ist. Beständige Oberflächen und Materialien garantieren eine Resistenz gegen aggressive Reiniger wie Wasserstoffperoxid (H2O2) und viele weitere.

Ausstattung/Optionen

Anschlussflansch nach EN ISO 9409-1	TK 63
Antriebsart	magnetisch
Energieübertragung pneumatisch	4 [Anzahl]
Energieübertragung elektrisch	10 [Anzahl]
Durchfluss je Überträger	360 [l/min]
Energieübertragung elektrisch	integriert
Betriebsspannung Energieelement	24 [V]
Nennstrom Energieelement	5 [A]
Datenübertragung	Digital I/O, IO-Link
Fügekraft	60 [N]
Lösekraft	120 [N]
Wiederholgenauigkeit in Z	0.1 [mm]
Wiederholgenauigkeit in X, Y	0.1 [mm]
Achsversatz beim Koppeln max. in X, Y	1 [mm]
Betriebstemperatur	5 ... +60 [°C]
Massenträgheitsmoment	1.6 [kgcm²]
Reinraumklasse nach DIN EN ISO 14644-1	2
Schutzart nach IEC 60529	IP68
Gewicht	0.21 [kg]

Zertifizierungen
Nach GMP Klasse A entwickelt und konstruiert H2O2-beständige Materialien TÜV-zertifizierte Reinraumklasse
Antrieb
Permanent-Elektromagnet (NC-Ausführung) Sicherer Halt auch bei Stromausfall
Roboterflansch
Teilkreis nach EN ISO 9409-1
Integrierte Luftdurchführung
Luft- / Vakuumdurchführung Schlauchlose Ansteuerung möglich
Integrierte Strom- und Signalübertragung
Abgedichtete FDA-konforme Federkontakte Losteil-Codierung integriert
Losteil
Zur werkzeugseitigen Montage Abgedichteter Flansch
Festteil
Zur roboterseitigen Montage Abgedichteter Flansch
