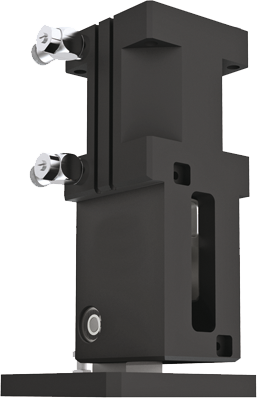

SWM1063


Série

"L’application compacte"

  • Construction optimisée
    En fonction d’un axe à portique, vous pouvez intégrer l’unité dans votre chargeur de machine sans prendre de place
  • Grande bride de réception
    La grande surface de vissage simplifie votre construction et sécurise la mise en place des outils à suivre
  • Fonctionnement en continu impeccable
    Notre qualité sans compromis « Made in Germany » vous garantit jusqu’à 10 millions de cycles sans entretien
Équipement/Options
  • 10 millions de cycles sans maintenance (max.)
  • Amortisseur de fin de course Powerstop
  • IP30
  • Capteur magnétique
  • Positionnement 2 positions
Données techniques
Angle de rotation90 [°]
Angle de rotation réglable +/-3 [°]
Couple de rotation 0°64 [Nm]
Couple de rotation 45°39 [Nm]
Couple de rotation 90°64 [Nm]
Précision de répétition +/-0.01 [°]
Temps de rotation sans charge de montage0.6 [s]
Pression de service min.3 [bar]
Pression de service max.8 [bar]
Température de fonctionnement min.5 [°C]
Température de fonctionnement max.+80 [°C]
Volume du vérin par cycle340 [cm³]
Protection de IEC 60529IP30
Poids3.5 [kg]
Avantages en détail
  1. Fixation et positionnement
  2. Entraînement
    vérin pneumatique à double effet
  3. Raccord pneumatique
    pour la régulation de la vitesse Inclus à la livraison
  4. Butée de position finale réglable
    réglage de la position finale pouvant atteindre +/- 3°
  5. Bride de connexion
    pour la fixation d´outil (partie client)
  6. Transmission de force 90°
    principe de la genouillère
  7. Absorbeur de choc hydraulique breveté
    amortisseur de fin de course réglable
