HWR2050F
Werktuigwisselaar
Serie HWR2000
- Vervangen in luttele seconden
Verminder uw instelkosten en minimaliseer stilstandtijden door uw werktuig in enkele seconden te verwisselen - Geïntegreerde luchtwisselaar
Voor de voeding van pneumatische aandrijvingen. Via optioneel verkrijgbare energie-elementen kunnen extra media worden overgebracht. - Verliesbescherming inbegrepen
Onbedoeld vallen van het werkstuk is onmogelijk - dit betekent maximale veiligheid voor mens en machine
Technische gegevens
| Aansluitflens volgens EN ISO 9409-1 | TK 50 |
| Energieoverdracht pneumatisch | 8 [Aantal] |
| Debiet per overdrager | 150 [l/min] |
| Energieoverdracht elektrisch | optioneel |
| Zelfremming bij vergrendeling | mechanisch |
| Vergrendelingsslag | 4 [mm] |
| Herhaalbaarheid in Z | 0.01 [mm] |
| Herhaalbaarheid in X, Y | 0,02 [mm] |
| Nominale bedrijfsdruk | 6 [bar] |
| Bedrijfstemperatuur | 5 ... +80 [°C] |
| Massatraagheidsmoment | 0.86 [kgcm²] |
| Gewicht | 0.23 [kg] |
| Aanbevolen handlinggewicht | 20 [kg] |
Opbouw in doorsnede

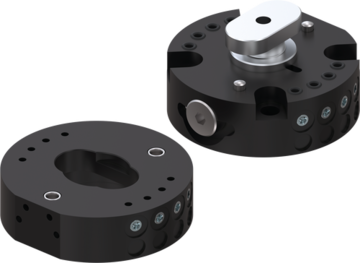

- Vast deel
Voor montage aan de robotzijde - Robotflens
Steekcirkel volgens EN ISO 9409-1 - Excentrische bout voor vergrendeling
Met veer-ondersteunde vergrendelingsfunctie - vergrendelingsbout
Aangepast aan de vergrendelingshuls - Bevestiging energie-element
- Geïntegreerde luchtdoorvoer
Lucht-/vacuümdoorvoer Leidingloze aansturing mogelijk - Los deel
Voor montage aan de gereedschapszijde

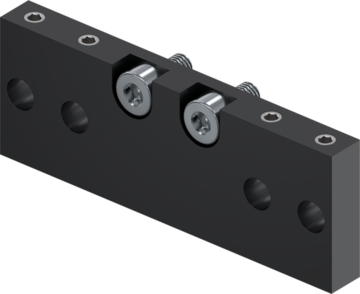

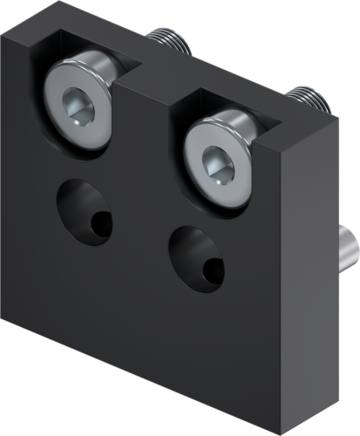

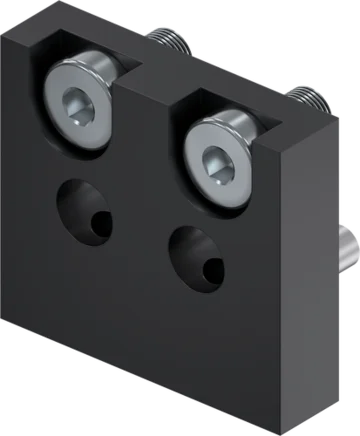

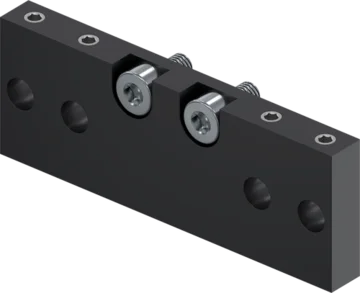

Energie-elementen
Type overdracht Communicatie
| Aansluitschroefdraad | Aantal vloeistofkoppelingen | Aantal contacten | ||
|---|---|---|---|---|

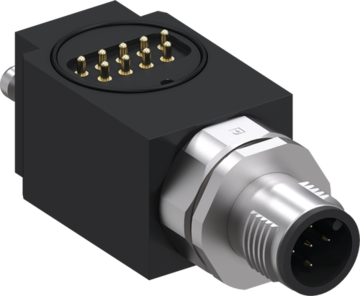

| WER1500FIL01-00-A |  | M12 | 5 | |

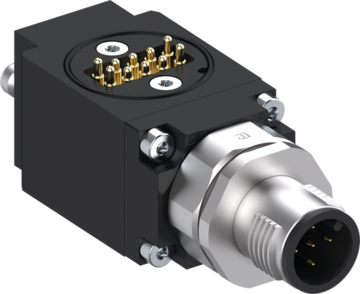

| WER1500FIL01-19-A |  | M12 | 5 |
Type overdracht elektrisch
| Aansluitschroefdraad | Aantal vloeistofkoppelingen | Aantal contacten | ||
|---|---|---|---|---|

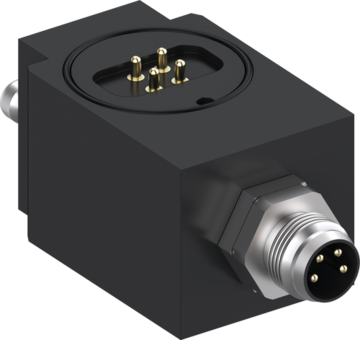

| WER1500FSI04-00-A |  | M8 | 4 | |
| WER1500FSI04-19-A |  | M8 | 4 | |
| WER1500LSI04-19-A |  | M8 | 4 | |
| WER1500FSI08-00-A |  | M12 | 8 | |
| WER1500FSI08-10-A |  | M8 | 8 | |
| WER1500FSI08-19-A |  | M8 | 8 | |
| WER1500FSI12-00-A |  | M12 | 12 | |
| WER1500FSI24-05-A |  | 24 | ||
| WER1500FSI36-05-A |  | 36 |
Type overdracht pneumatisch
| Aansluitschroefdraad | Aantal vloeistofkoppelingen | Aantal contacten | ||
|---|---|---|---|---|
| WER1500FPL01-03-A |  | G1/4" | 1 | |
| WER1500FPL01-06-A |  | G1/8" | 1 | |
| WER1500FPL02-12-A |  | M5 | 2 |
