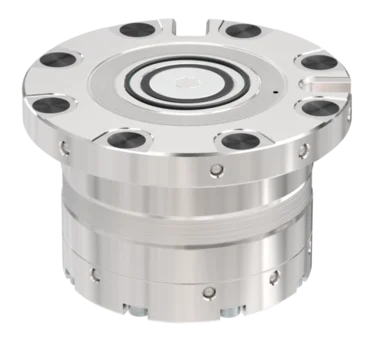

SPN062E6AD-B
Upínací systém cez nulový bod SPN
Séria Advanced
"Dokladne Premyslená"
- Blokovanie pomocou upínacích segmentov
- Prípojka PLUS
- Nehrdzavejúca – tvrdená ušľachtilá oceľ
- Dve integrované poistky proti pretočeniu
- Integrovaná kontrola uloženia
- Pneumatická kontrola polohy piesta
- Integrovaná funkcia vyfukovania
- Dve možnosti pripojenia
- Voliteľné s automatickým uzáverom
Vybavenie/možnosti
Momentová podpera
nehrdzavejúca ušľachtilá oceľ
Tvarový styk
Kalený
kompatibilné čapy k referenčnému systému
Nízka konštrukčná výška
Prípojka PLUS
Pneumaticky
Opakovacia presnosť
Bezhadicová prípojka
Automatický uzáver
kontrola polohy piestu/kontrola uloženia
Technické údaje
| Ovládanie | pneumatické |
| Prevádzkový tlak | 6 ... 7 [bar] |
| Sila vťahovania | 2 [kN] |
| Sila vťahovania s prípojkou PLUS | 5 [kN] |
| Zisťovanie polohy piesta | Pneumatický |
| Pridržiavacia sila max. | M8 |
| Prevádzková teplota | -10 ... +70 [°C] |
| Poistka proti pretáčaniu | áno |
| Prípojka PLUS | Áno |
| Funkcia vyfukovania | áno |
| s kontrolou uloženia | áno |
| s kontrolou uloženia | pneumatické |
| Tesnenie uloženia | Áno |
| Opakovacia presnosť | 0,005 [mm] |
| Materiál | Tvrdená ušľachtilá oceľ |
| Povolenia | CE / UKCA / LABS / REACH / RoHS |
| Hmotnosť | 0.39 [kg] |

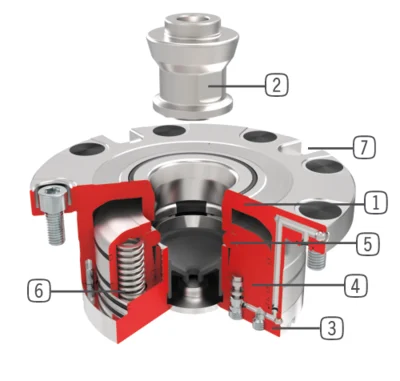

Výhody podrobne
- Teleso
- čap
- Veko
- Upínací piest
- Upínacie segmenty
- súprava pružín
- Momentová podpera/poistka proti pretočeniu
