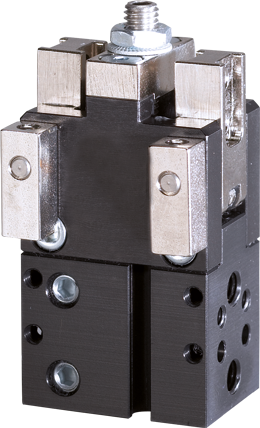

GK15NC-B
2-Backen-Radialgreifer
Serie GK
"Der Kompakte"
- Bewährte Technik
Die seit mehr als 20 Jahren bewährte Zuverlässigkeit garantiert Ihnen eine störungsfreie Produktion - Bestes Kraft-/Bauraum-Verhältnis
Kraftübertragung über den Kniehebel ermöglicht Ihnen hohe Greifkräfte bei optimaler Bauraumausnutzung - Stufenlose Hubeinstellung
Durch eine Einstellschraube können Sie den 180°-Öffnungswinkel individuell an Ihre Anwendung anpassen
Ausstattung/Optionen
10 Mio. wartungsfreie Zyklen (max.)
Feder schließend C
IP20
Mechanische Selbsthemmung
Magnetfeldsensor
Induktiver Sensor
Technische Daten
| Hub pro Backe | 90 [°] |
| Greifmoment beim Schließen | 1.6 [Nm] |
| Durch Feder abgesichertes Greifmoment | 0.4 [Nm] |
| Greifkraft beim Schließen | 100 [N] |
| Schließzeit | 0.2 [s] |
| Öffnungszeit | 0.2 [s] |
| Wiederholgenauigkeit +/- | 0.06 [mm] |
| Betriebsdruck min. | 5 [bar] |
| Betriebsdruck max. | 8 [bar] |
| Nennbetriebsdruck | 6 [bar] |
| Betriebstemperatur min. | 5 [°C] |
| Betriebstemperatur max. | +80 [°C] |
| Zylindervolumen pro Zyklus | 2.4 [cm³] |
| Schutzart nach IEC 60529 | IP20 |
| Gewicht | 0.12 [kg] |
Zubehör
Aufbau im Schnitt
- Prellbock
Abbau der kinetischen Energie bei schweren und langen Greifbacken - Robustes, leichtes Gehäuse
hartbeschichtete Aluminiumlegierung - Hubeinstellschraube
stufenlos einstellbarer Öffnungshub - zwangsgeführtes Kniehebelgetriebe
synchronisierte Bewegung der Greiferbacken mechanisch selbsthemmend - Klemmbock
Aufnahme für induktiven Näherungsschalter - Abfragenut
Aufnahme für die Magnetfeldsensorik - Integrierte Greifkraftsicherung
im Zylinderraum eingesetzte Feder als Energiespeicher - Energiezuführung
von mehreren Seiten möglich
