GPP1104CO-00-A

Model poprzednika
Informacja o poprzednim modelu
Ten produkt należy do naszych poprzednich modeli i nadal jest dostępny tutaj, aby zapewnić Państwu informacje techniczne i wsparcie. Jeśli mają Państwo pytania dotyczące tego poprzedniego modelu, prosimy skorzystać z formularza kontaktowego – chętnie pomożemy! W przypadku pytań dotyczących produktów prosimy skorzystać z linku powyżej, aby przejść do ulepszonego modelu następcy.

Chwytaki dwuszczękowe równoległe
Seria GPP1000

Dane osobowe
Wiadomość
Wyposażenie/opcje
  • 2 mln cykli bez konserwacji (maks.)
  • IP30
  • Czujnik pola magnetycznego
Dane techniczne
Skok na szczękę4 [mm]
Siła chwytająca w kierunku chwytania min.100 [N]
Czas przejazdu w kierunku chwytania20 [ms]
Czas powrotu za pomocą sprężyny30 [ms]
Masa własna zamontowanej szczęki chwytnej maks.0.1 [kg]
Dokładność powtarzania +/-0.05 [mm]
Ciśnienie robocze2 ... 6 [bar]
Temperatura robocza+5 ... +60 [°C]
Pojemność cylindra na cykl1.4 [cm³]
Typ ochrony wg IEC 60529IP30
Masa0.17 [kg]

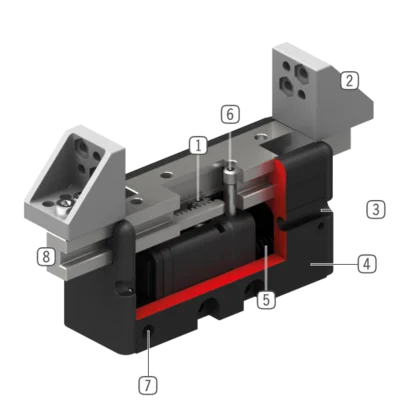

Konstrukcja w przekroju
  1. Synchronizacja
    za pomocą zębnika i pręta zębatego
  2. Szczęki pośrednie
    z elementami mocującymi w zakresie dostawy
  3. Zintegrowany rowek kontrolny
    Mocowanie i pozycjonowanie czujników pola magnetycznego
  4. Lekka obudowa
    Stop aluminium pokryty twardą powłoką
  5. Siłownik pneumatyczny o pojedynczym działaniu
    Powrót za pomocą sprężyny
  6. Śruba zabierająca szczęk
    do zmiany kierunku działania chwytaków
  7. Doprowadzanie energii
    możliwe z kilku stron
  8. Szczęka chwytająca
    do podłączenia szczęki pośredniej lub pojedynczej szczęki chwytnej za pomocą tulei centrujących
