Zmieniacze narzędzi

Nasze zmieniacze narzędzi to doskonałe rozwiązanie pozwalające zmaksymalizować elastyczność i produktywność procesów produkcyjnych. Zaprojektowane z myślą o maksymalnej precyzji i trwałości, umożliwiają szybką i bezpieczną wymianę różnych narzędzi. Od kompaktowych systemów po wysoce złożone modele do zastosowań przemysłowych – mamy odpowiedni zmieniacz narzędzi spełniający indywidualne wymagania. Przejrzyj naszą ofertę i odkryj różnorodność naszych innowacyjnych produktów, dzięki którym procesy produkcyjne będą bardziej wydajne i zwiększą konkurencyjność.


Wyjątkowa technologia: Zmieniacze narzędzi

Zmieniacze narzędzi służą do bezpiecznej wymiany narzędzi w procesach zautomatyzowanych i ręcznych. Składają się one z dwóch głównych elementów: części stacjonarnej, która jest na stałe przymocowana do robota lub portalu, oraz części ruchomej, która jest przymocowana do narzędzia. Obie części precyzyjnie ze sobą współpracują, aby procesy wymiany przebiegały efektywnie i niezawodne.

Wymiana ręczna lub automatyczna

Wybór należy do Ciebie!

Ręczne

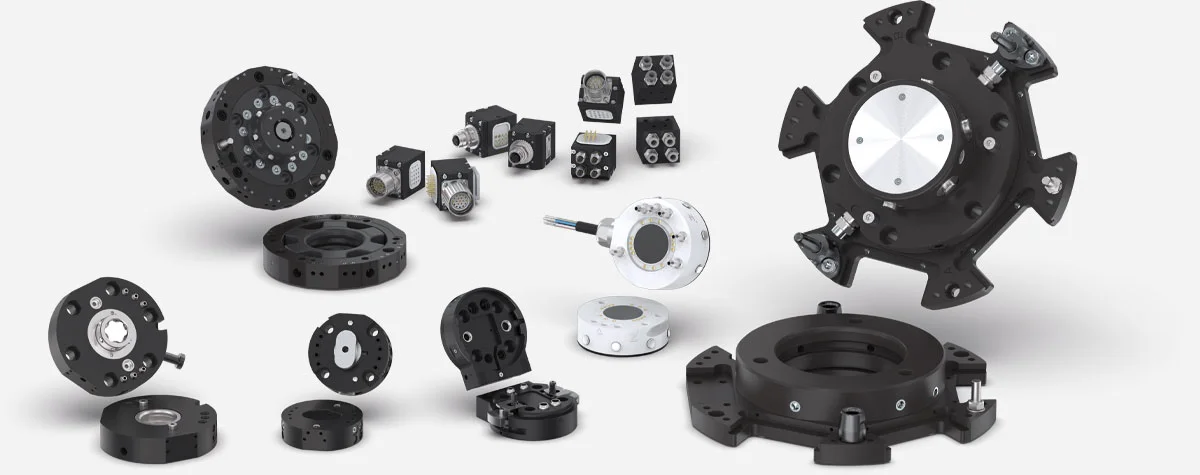

Seria HWR2000 i HWR
  • Narzędzia są wymieniane ręcznie przez pracowników, np. za pomocą zintegrowanej dźwigni blokującej lub klucza imbusowego
  • Wymiana możliwa w ciągu kilku sekund
  • Idealne do zastosowań wymagających rzadszych zmian

Magnetyczne

Seria WMR2000

  • Elektromagnes trwały zapewniający bezpieczne trzymanie
  • Specjalnie opracowane, uszczelnione trzpienie sprężynowe zapewniają bezpieczną transmisję sygnałów
  • Dzięki certyfikacji do pomieszczeń czystych nadaje się szczególnie do zastosowań w pomieszczeniach czystych i sterylnych

Automatyczne

Seria FWR
  • Możliwa wymiana ręczna i automatyczna
  • Wymiana ręczna za pomocą bocznych elementów obsługowych, bez dodatkowych narzędzi, np. kluczy imbusowych
  • Może być używany pasywnie, np. za pośrednictwem stacji odkładania
  • Nie jest wymagany dodatkowy siłownik

Pneumatyczne

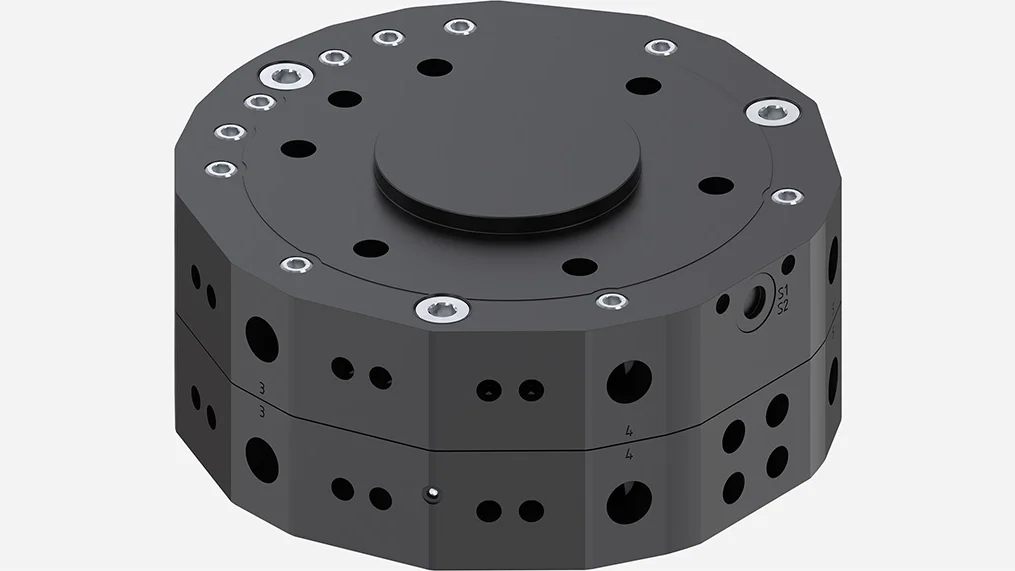

Seria WPR5000 i WWR1000

  • W pełni zautomatyzowany proces wymiany
  • Wykorzystuje pneumatyczne sprężynowe tłoki dwustronnego działania umożliwiające wyższe siły i ciężary
  • Nadaje się szczególnie do szybkiej wymiany i wymagających zastosowań
  • Maksymalne bezpieczeństwo dzięki mechanicznej samoczynnej blokadzie

PORADA: Skorzystaj z naszego filtra produktów, aby znaleźć odpowiedni zmieniacz narzędzi spełniający Twoje wymagania!

DO FILTRA PRODUKTÓW


ZMIENIACZE NARZĘDZI ZIMMER GROUP

Nasze know-how – Twoje korzyści:

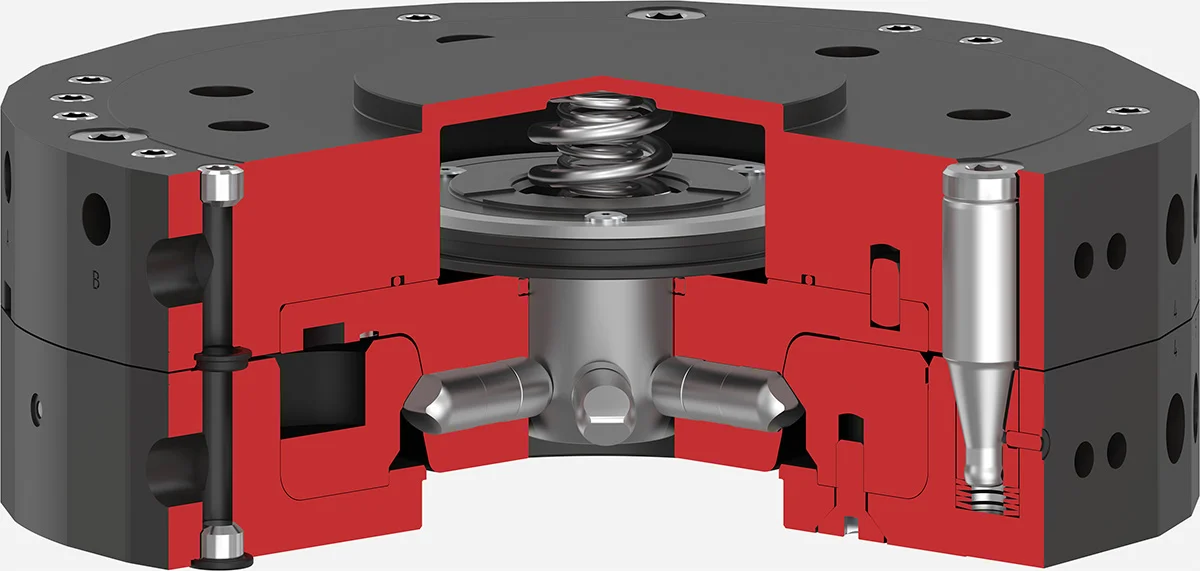

  • Bezpieczne trzymanie przy spadku ciśnienia: Redundantny system uzyskany dzięki połączeniu akumulatora sprężynowego i mechanizmu samoblokującego gwarantuje bezpieczeństwo maszyny
  • Bardzo mała wysokość: Ta konstrukcja zmniejsza obciążenie robota momentem obrotowym do minimum i umożliwia stosowanie mniejszych, tańszych rozmiarów
  • Niewyczerpana różnorodność transmisji mediów: Bez względu na rodzaj medium wdrożyliśmy już wiele projektów i znajdziemy odpowiednie rozwiązanie dla Twoich wymagań

Standardowe

Duża wysokość zmniejsza udźwig robota. Dlatego nasze komponenty robota są wyjątkowo płaskie i mogą być łączone ze sobą bez dodatkowych adapterów. Są one montowane bezpośrednio do robota za pomocą przykręcanego kołnierza zgodnego z normą EN ISO 9409-1.


Bezpieczne

Naszym głównym celem jest bezpieczeństwo produkcji. Nasze zmieniacze narzędzi oferują zatem najwyższą niezawodność. Jest to możliwe dzięki dostępnym opcjonalnie czujnikom pozycji tłoka, czujnikom obecności części ruchomej, a także sprężynom utrzymującym siłę w sytuacjach zatrzymania awaryjnego oraz niezwykle wytrzymałym sworzniom blokującym.


W centrum uwagi: Znaczenie zmieniaczy narzędzi

Zmieniacze narzędzi odgrywają decydującą rolę w robotach. Tutaj dowiesz się więcej o tym, dlaczego zmieniacze narzędzi są kluczowym elementem pełnej automatyzacji.

DOWIEDZ SIĘ WIĘCEJ

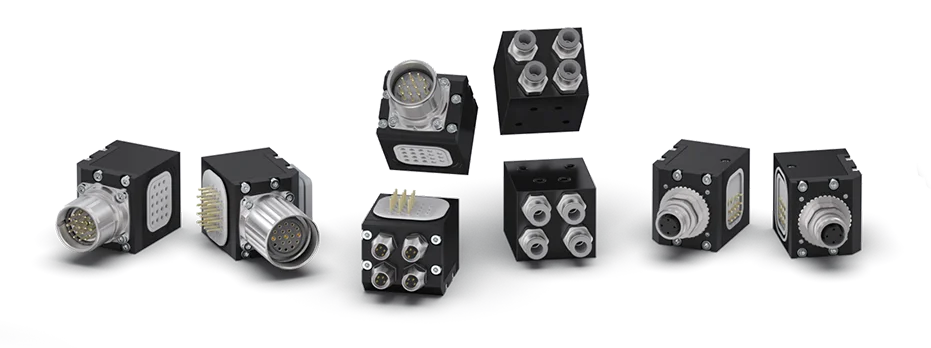

Pasują do każdego zmieniacza narzędzi: Nasze elementy energetyczne

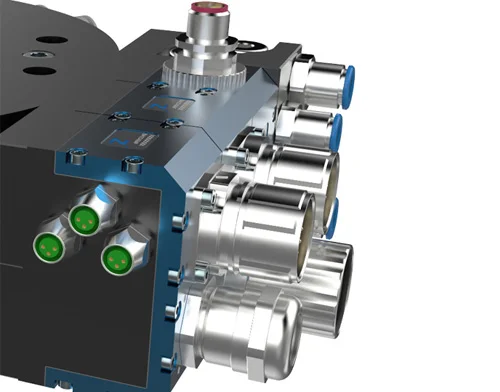

Zmieniacze narzędzi to bardzo złożone systemy, które tworzą coś więcej niż tylko połączenie mechaniczne. Nasze elementy energetyczne umożliwiają niezawodną transmisję pneumatyki, podciśnienia, sygnałów i prądu obciążenia, komunikacji, płynów i wielu innych, dzięki czemu możemy zrealizować każdą aplikację.

Odkryj naszą bogatą ofertę i znajdź idealne rozwiązanie do swojej aplikacji.

Do elementów energetycznych

Wszechstronność

Chcesz dostosować swoją maszynę i mieć swobodę wyboru transferu mediów? Z nami możesz wybierać spośród szerokiej gamy standardowych elementów energetycznych. Chętnie stworzymy również rozwiązanie dostosowane do indywidualnych potrzeb.

Skontaktuj się z nami!


FAQ – Pytania i odpowiedzi ma temat zmieniaczy narzędzi

Co to jest zmieniacz narzędzi i do czego służy?

Zmieniacz narzędzi umożliwia automatyczną lub ręczną wymianę narzędzi w robotach, portalach lub systemach. Znacząco zwiększa elastyczność i wydajność zautomatyzowanych procesów produkcyjnych.

Jakie rodzaje zmieniaczy narzędzi oferuje Zimmer Group?

Zimmer Group oferuje różne serie:

Jakie media mogą być przesyłane przez zmieniacz narzędzi?

Zimmer Group oferuje szeroką gamę znormalizowanych tzw. elementów energetycznych do:

  • Pneumatyka/próżnia
  • Sygnały elektryczne i obciążenie
  • Hydraulika, chłodziwo lub inne płyny
  • Komunikacja, taka jak IO-Link, systemy magistrali
  • Jak również wiele innych na zapytanie lub niestandardowe
Czy dostępne są pasujące stacje odkładania?

Tak, Zimmer Group oferuje również standardowe stacje odkładania do zautomatyzowanych procesów wymiany. Pasująca stacja odkładania jest podana jako wyposażenie przy odpowiednim zmieniaczu narzędzi.

Jak odbywa się montaż na robocie?

Podobnie jak w przypadku wszystkich komponentów do robotów, montaż odbywa się bezpośrednio za pomocą znormalizowanego kołnierza robota zgodnego z normą EN ISO 9409-1.


REFERENCJE KLIENTÓW

Zmieniacz narzędzia
Seria WWR

  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
1. Zmieniacz narzędzia
  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
Odniesienie do komponentu

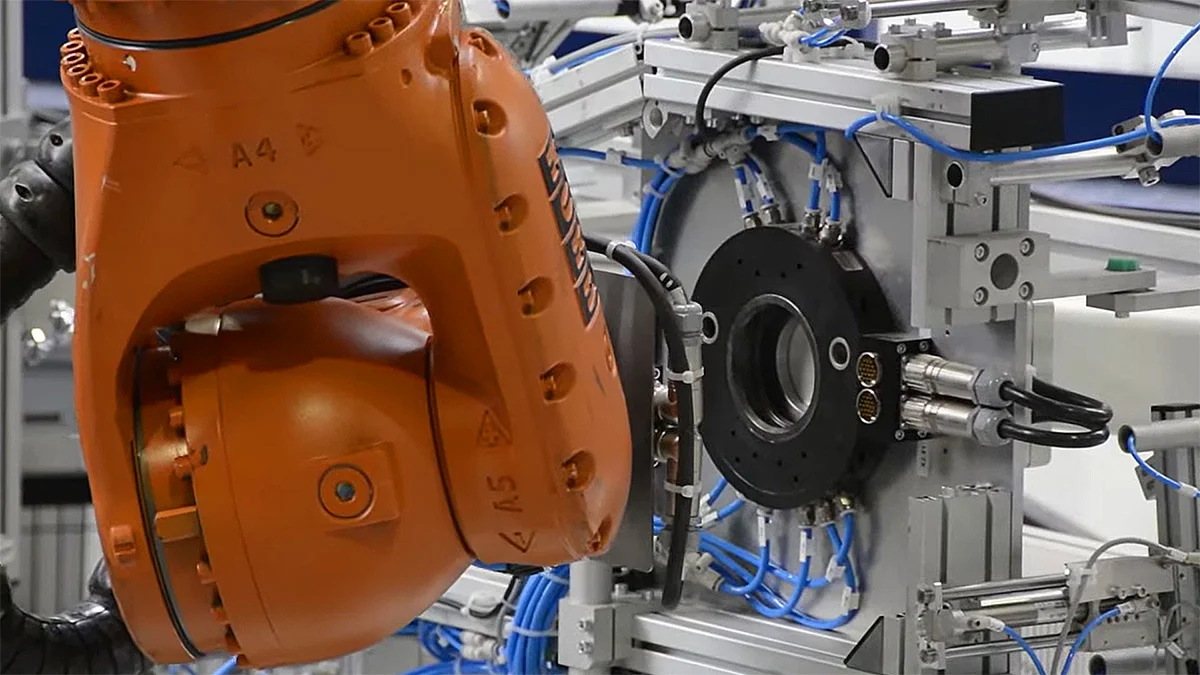

Akcesoria do robotów - Zmieniacz narzędzi WWR w użyciu

Zmieniacz narzędzia
Seria WWR

  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
1. Zmieniacz narzędzia
  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
Odniesienie do komponentu
Montaż tarczy

Chwytaki dwuszczękowe równoległe
Seria GEP2000

  • Maksymalny skok przy niewielkiej przestrzeni konstrukcyjnej
  • Maksymalnie proste wysterowanie
  • Możliwość pozycjonowania poprzez IO-Link
więcej

Zmieniacz narzędzia
Seria WWR

  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
1. Chwytaki dwuszczękowe równoległe
  • Maksymalny skok przy niewielkiej przestrzeni konstrukcyjnej
  • Maksymalnie proste wysterowanie
  • Możliwość pozycjonowania poprzez IO-Link
więcej
2. Zmieniacz narzędzia
  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
Odniesienie do komponentu
System spawania projekcyjnego AKE

Zmieniacz narzędzia
Seria WWR

  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
1. Zmieniacz narzędzia
  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
Odniesienie do komponentu
WWR w warsztacie blacharskim

Chwytaki dwuszczękowe równoległe o dużym skoku
Seria GEH6000IL

  • Silnik prądu stałego z enkoderem połączony z przekładnią zębatkową/ślimakową
  • IO-Link on board
więcej
1. Chwytaki dwuszczękowe równoległe
  • Silnik prądu stałego z enkoderem połączony z przekładnią zębatkową/ślimakową
  • IO-Link on board
więcej
Odniesienie do komponentu
Zautomatyzowana obsługa próbek

Zmieniacz narzędzia
Seria WWR

  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
1. Zmieniacz narzędzia
  • Kołnierz robota z rozstawem otworów wg EN ISO 9409-1
  • Do operowania ciężarami do 300 kg
Odniesienie do komponentu
Zmieniacz narzędzi do zastosowań spawalniczych

Zmieniacz narzędzia
Seria FWR

  • Zautomatyzowany zmieniacz narzędzi bez zewnętrznego sterowania
  • Ręczny zmieniacz narzędzi
  • Opcjonalne przesyłanie mediów
więcej

Chwytaki dwuszczękowe równoległe o dużym skoku
Seria LWR

  • Chwytaki współpracujące z certyfikatem DGUV
  • Serwonapęd ze zintegrowanym kontrolerem
  • Wersja wrażliwa
  • Sterowanie IO-Link
  • Zastosowanie w połączeniu z częściami stałymi LWR (IO-Link/RS485)
  • Optymalne do zastosowania przy większych elementach i różnych wymiarach dzięki technologii serwo
więcej
1. Zmieniacz narzędzia
  • Zautomatyzowany zmieniacz narzędzi bez zewnętrznego sterowania
  • Ręczny zmieniacz narzędzi
  • Opcjonalne przesyłanie mediów
więcej
2. LWR-HRC-02
  • Chwytaki współpracujące z certyfikatem DGUV
  • Serwonapęd ze zintegrowanym kontrolerem
  • Wersja wrażliwa
  • Sterowanie IO-Link
  • Zastosowanie w połączeniu z częściami stałymi LWR (IO-Link/RS485)
  • Optymalne do zastosowania przy większych elementach i różnych wymiarach dzięki technologii serwo
więcej
Odniesienie do komponentu
Ładowanie i rozładowywanie płytek mikrotitracyjnych w laboratoriach
Odniesienie do komponentu
Zmieniarka do pomieszczeń czystych
